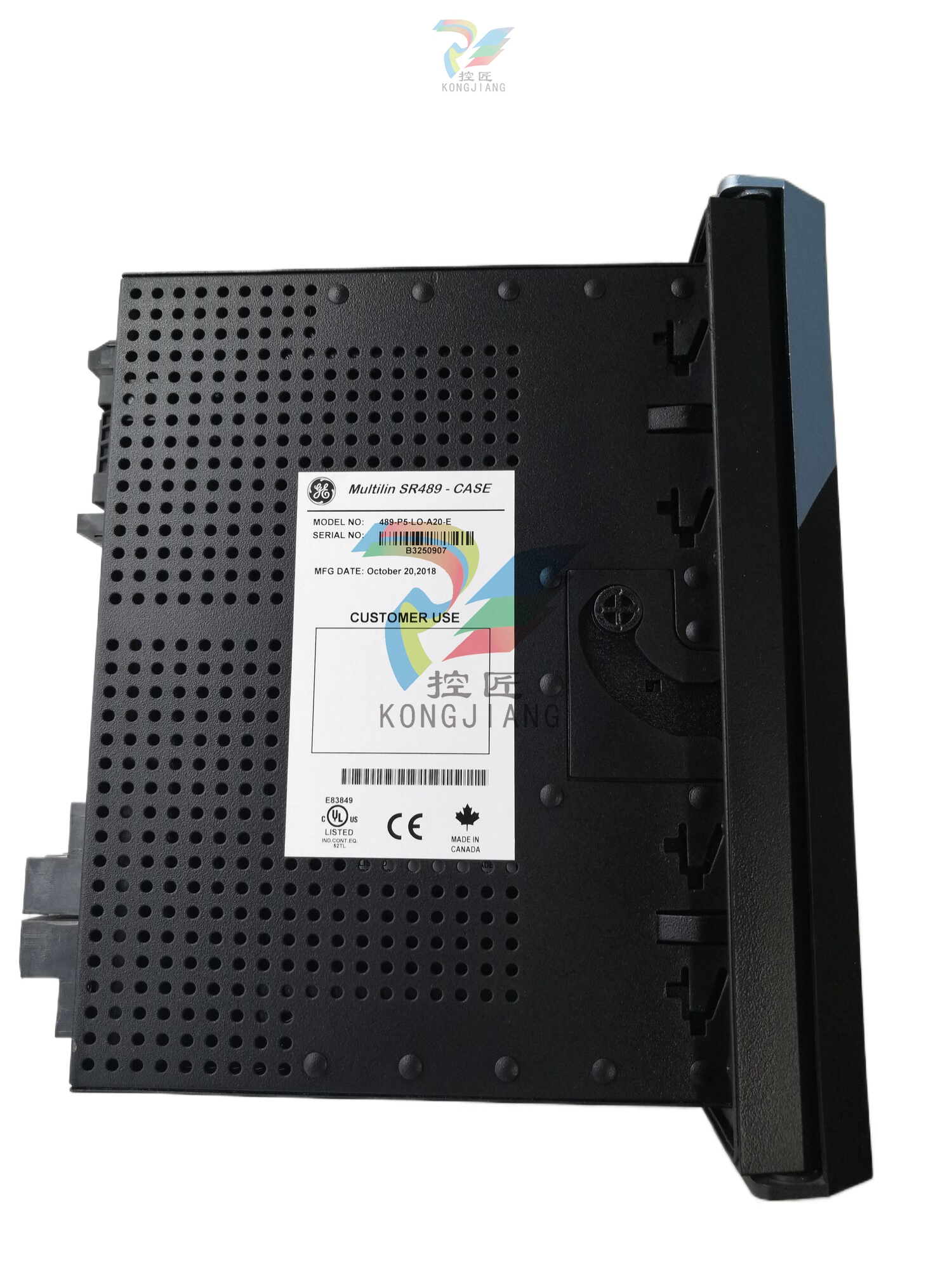

GE SR489-P5-HI-A20-E 发电机保护系统
GE SR489-P5-HI-A20-E 发电机保护系统
描述
Multilin™ 489 发电机保护系统是 SR 系列继电器中的一员，它采用行业领先的抽出式结构，具有成本效益高的特点，可提供保护、控制和高级通信功能。489 专为中小型发电机设计，提供先进的保护功能，包括发电机定子差动保护。489 还包括详细的诊断信息，可缩短故障排除时间。
优点
- 为中小型发电机提供全面、安全的保护
- 易于使用的发电机保护系统，由业界领先的软件工具套件提供支持。
- 先进的保护和监控功能，包括使用 RTD 进行定子和轴承热保护，以及使用模拟输入进行振动监控
- 作为市场上最知名的继电保护产品系列的成员，获得全球认可。
- 抽屉式结构，可最大限度地减少停机时间，便于在日常维护中拆卸/安装 489
- 用户友好的大型前面板界面，可进行实时功率监控和设定值访问，显示屏在阳光直射下也清晰易读
- 通过使用 IRIG-B 时间同步事件记录、波形捕捉和数据记录器，增强了发电机故障诊断能力
- 利用内置波形模拟功能简化设定点验证测试
- 通过工业标准通信硬件（RS232、RS485、10BaseT 以太网）和协议（Modbus RTU、Modbus TCP/IP、DNP 3.0），经济高效地访问信息
- 通过提供恶劣化学环境选件，可用于大多数极端恶劣的场所
监控和计量
- 计量 - 电流、电压、功率、能量、频率、功率因数
- 需求 - 电流、瓦特、电压、伏安
- 温度 - 12 个 RTD 输入
- 振动和速度 - 4 个模拟传感器输入
- 振荡成像 - 12 个采样/周期，长度可达 128 个周期
- 趋势分析 - 8 个参数，采样率高达 5 秒钟
EnerVista 软件
- 文件和软件归档工具集，保持信息最新
- 提供易于使用的实时监测、控制和数据存档软件
- EnerVista 集成器可将 489 中的数据轻松集成到新的或现有的监测和控制系统中
保护和控制
489 发电机保护系统为在 25、50 或 60 赫兹频率下运行的中小型同步或感应发电机提供全面的保护、计量和监控。489 是主用或备用发电机保护以及热电联产应用的理想之选。489 的保护功能包括
发电机定子差动
489 采用高速双斜坡差动保护，用于检测和清除定子相位故障。先进的 CT 饱和检测算法通过使用定向检查提供额外的监督，确保故障在触发跳闸之前发生在发电机内部，从而保持对外部干扰可能导致的饱和状态的免疫力。
100% 定子接地
100% 定子接地故障保护通过过压元件和自适应电压差功能提供，该功能可对机器终端和中性点的三次谐波不平衡做出响应。489 会比较机器中性点电压和接地电流，以确定接地故障是发生在发电机内部还是外部。
备用相位差
两个独立的相位距离元件可为主系统和发电机保护未清除的发电机故障提供延时后备保护。该距离特性可对位于发电机和保护区域末端之间的三角/并联电力变压器进行补偿。
灵敏的定向功率
489 提供较低的正向功率和反向功率元件，以防止发电机运行时损坏原动机。每个元件的报警和跳闸都有独立的功率拾取级别和操作延迟设置。
断路器故障
489 中的嵌入式断路器故障功能可提高系统的可靠性，而无需提供独立断路器故障继电器的额外成本。在检测到断路器故障时，可将 489 配置为操作其 4 个可用数字输出之一，以向上游设备发出信号，从而快速隔离故障。
失去励磁
根据 IEEEC37.102 标准，发电机失励保护通过两个负偏移 mho 特性提供，每个特性都有独立的拾音延迟设置。如果检测到 VT 熔断器故障，或启用电压监控特性且测量到电压高于用户定义的电平，则会阻止励磁损失元件跳闸。
异常频率保护
发电机在非额定频率下运行会对发电机本身和相关原动机产生极为不利的影响，尤其是在蒸汽轮机发电机低于正常频率运行时。489 提供过频和欠频保护元件，以防止发电机在非额定频率下运行。489 具有警报级别设置，可提醒操作人员注意频率异常情况，还具有多个跳闸级别，可对检测到的每个异常频率量级进行独立的跳闸延迟设置。
