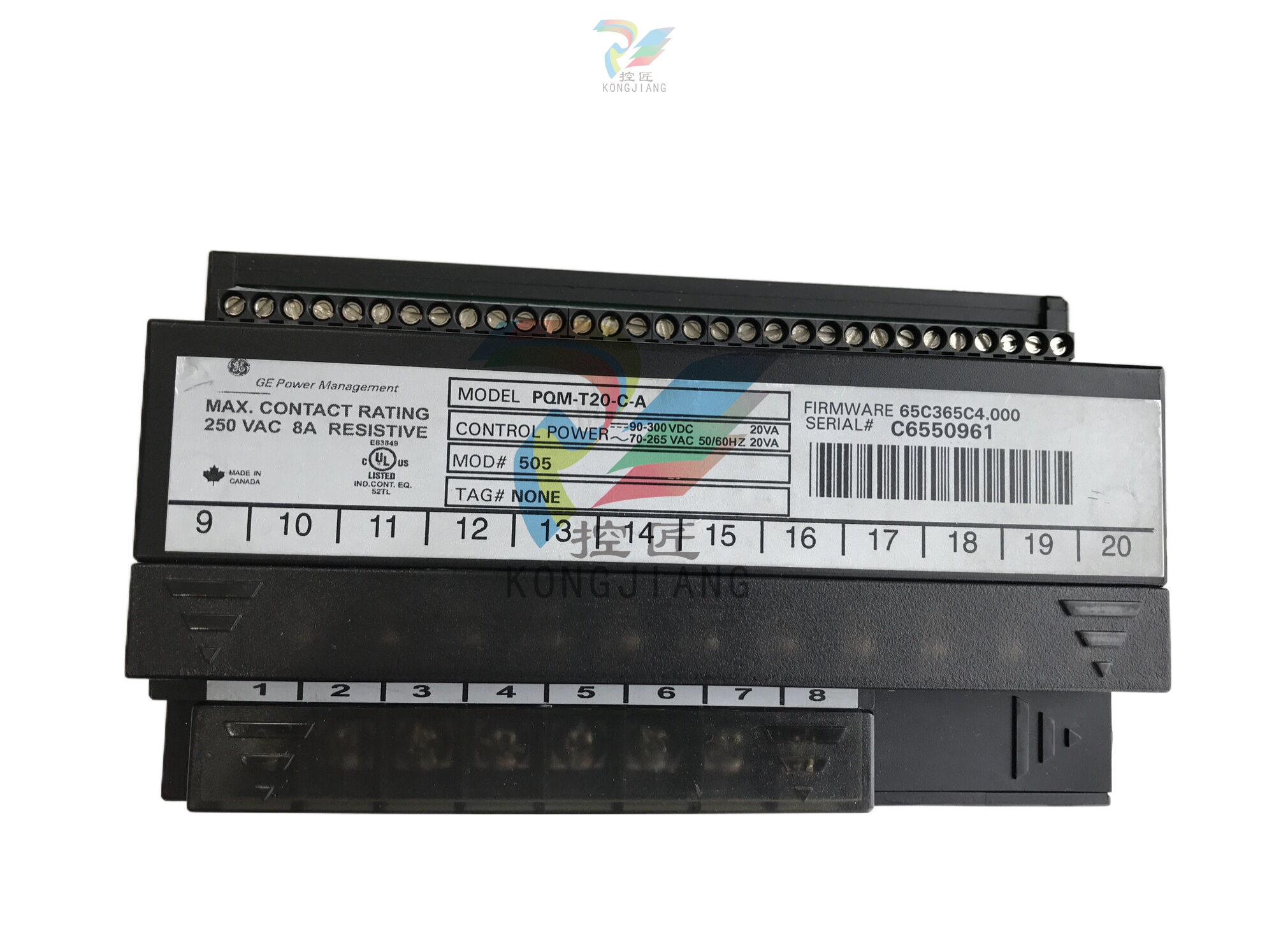

GE PQMII-T20-C-A 电能质量检测仪
GE PQMII-T20-C-A 电能质量检测仪
产品概述
GE PQMII-T20-C-A 电能质量监测仪的设计基于最新的行业规范，可提供准确可靠的三相电能计量。它具有多种通信模块选项，如以太网和光纤通信模块，并采用现代化的紧凑型外壳封装。
主要功能
连续监测：
该设备是连续监测三相系统的理想之选，可提供多种计量功能，如电流、电压、实际功率和无功功率、能源使用情况、电能成本、功率因数和频率。
可编程设定点和输出继电器：
PQMII-T20-C-A 配备了可编程设定点和四个可分配的输出继电器，可为特定应用添加控制功能，如电流或电压过高/过低、不平衡、基于需求的甩负荷和电容器功率因数校正控制。
高级警报和状态监控：
利用四个开关输入可实现更复杂的控制，还可用于状态监控，如断路器开/关和流量信息。该设备能够进行连续的电能质量监测，并具有波形捕捉和电压干扰记录功能。
通信与集成：
PQMII-T20-C-A 可连接到 DCS 或 SCADA 系统，提供多个通信端口，能够同时向多个主设备（如 SCADA、DCS、BMS 等）提供数据。
用户界面和软件支持：
该设备配有一个带 40 个字符大显示屏的键盘，便于操作。它还提供用于设置和监控功能的 EnerVista 软件，支持闪存升级，并与 MultiNet 串行以太网转换器兼容。
应用领域
GE PQMII-T20-C-A 电能质量监测仪可广泛应用于各种需要电能质量分析和监测的场合，如配电馈线、变压器、发电机、电容器组和电动机以及中压和低压系统的计量。它还适用于商业、工业和公用事业应用，特别是那些需要灵活控制甩负荷、功率因数等的应用。
产品优势
精度高：
PQMII-T20-C-A 具有高精度的电能质量测量功能，可准确捕捉和记录电压干扰和谐波分析数据。
多功能性：
该设备提供多种功能和测量参数，可满足不同用户的各种需求。
易于集成和通信：
PQMII-T20-C-A 支持多种通信协议和接口，可轻松集成到现有的自动化系统中，实现与其他设备的通信和数据共享。
可靠性和稳定性：
该设备经过精心设计和制造，具有极高的可靠性和稳定性，能够在恶劣的工作环境中稳定运行。
优点
监控和计量
- Ia Ib Ic In
- Va Vb Vc Vab Vbc Vca
- V I 不平衡
- 真实 PF 波峰和 K 因子
- Hz W var VA - Wh varh VAh W 成本
- 需求： A W var VA
- 通过 THD 和 TIF 进行 63 次谐波分析
- 事件记录器 - 150 个事件
- 波形捕捉
- 数据记录器 - 98,000 个事件
- 电压扰动记录器 (VDR) -500 个事件
通信
- 前置 RS232 串行端口（1,200 至 19,200 bps）
- 两个后置 RS485 串行端口，带 ModBus 和 DNP 3.0 协议
- MultiNet 提供以太网连接
- 提供用于设置和监控功能的 EnerVistaTM 软件
- 外部拨入调制解调器功能 保护和控制
- 甩负荷
- 功率因数控制
- 脉冲输入累加
