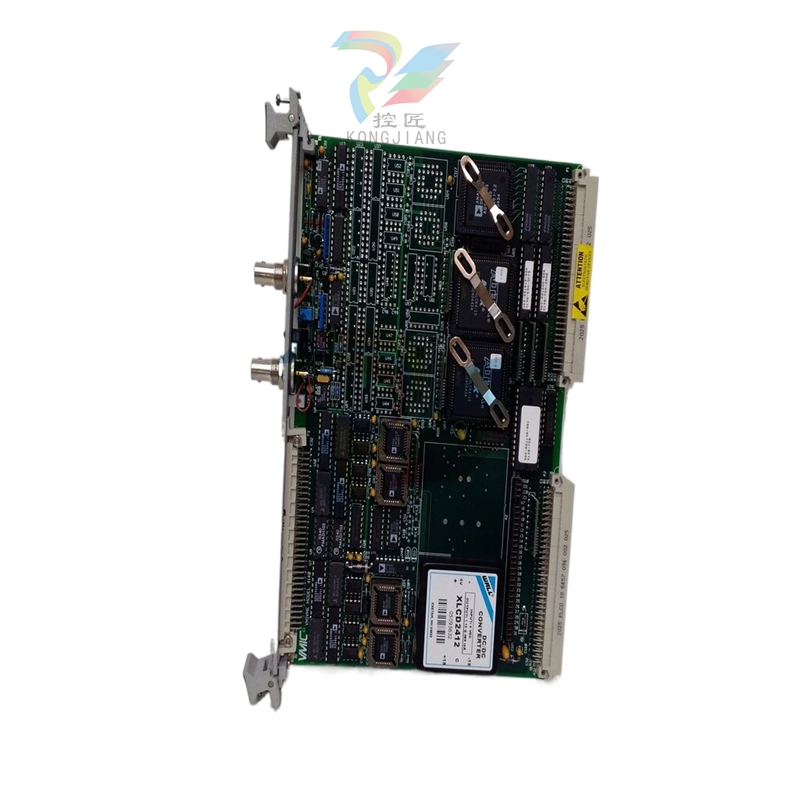

GE VMIVME-4140-001 32 通道 12 位模拟输出板
GE VMIVME-4140-001 32 通道 12 位模拟输出板
描述
VMIVME-4140 模拟输出板提供 32 个具有 12 位分辨率的高质量模拟输出通道，可以在 ±10 V 的电压下输出或吸收 10 mA 电流。模拟输出可与现场接线断开，以便进行离线测试。校准和自检由 VMEbus 系统复位或执行软件命令启动。校准期间，偏移和增益系数表将编译并存储在 RAM 中。在六个输出电压范围内配置的 32 个通道中，每个通道都有相应的偏移和增益。
功能
- 32 个模拟输出通道
- 每个通道的最大输出电流为 10mA
- 每个输出通道一个 12 位 D/A 转换器 (DAC)
- 0.8Ω 输出阻抗
- 随机更新（非扫描）
- 软件或外部同步更新双缓冲输出
- 单参考电位器
- 无需其他手动校准
- 通过复位或软件命令启动自动校准
- 单极性（0 至 +10V、0 至 +5V、0 和 ±10V）软件可选
- 离散 wi 自检 - 至 +2.5V）或双极（±2.5、±5 re 或大量端接电缆
- 广泛的板载诊断测试功能
- 输出可从现场断开，用于离线 PMC 扩展插槽
- 自测试
技术特点
32 个 12 位模拟输出通道：
提供 32 个独立的模拟输出通道，每个通道的分辨率高达 12 位。
每个通道的最大输出电流为 10mA，输出电压范围可选（如±10V、±5V、±2.5V 等）。
高精度和高稳定性：
采用高质量 D/A 转换器（DAC），确保模拟输出的高精度和稳定性。
支持自动校准功能，可通过系统复位或软件命令激活，确保输出信号的准确性。
多种更新模式：
支持随机更新（非扫描）和软件或外部同步更新双缓冲输出。
允许用户根据实际需要选择合适的更新模式，以满足不同应用场景的需求。
丰富的诊断测试功能：
提供多种板载诊断测试功能，包括自检和自动校准。
自检寄存器可显示成功或失败，并指示发生故障的通道，方便用户进行故障诊断和维修。
前面板状态和连接：
前面板上的 LED 状态指示灯可显示系统复位、自检和自动校准的状态。
前面板提供模拟输出连接器和基准电压接入端口，便于连接和配置。
通信和可扩展性：
支持多种通信接口（如 USB、PCIe 等，具体接口可能因产品型号而异），实现与计算机的快速数据传输和通信。
提供 PMC 扩展槽，方便用户扩展和升级功能。
多轴控制和脉冲发生（部分型号或配置可能提供）：
部分 VMIVME-4140 型号或配置可能支持多轴控制和脉冲发生功能。
这可用于精确控制运动设备的位置和速度，并提供精确的位置反馈。
应用领域
VMIVME-4140-001 广泛应用于各种需要高精度模拟输出的工业自动化应用中，包括但不限于以下应用：
控制系统：用于精确控制各种设备和传感器，以实现自动化生产和管理。
数据采集系统： 用于收集和分析生产过程中的模拟信号，为决策提供数据支持。
测试和测量： 用于测试和测量系统中的模拟输出信号，确保系统的准确性和稳定性。
运动控制： 支持高性能运动控制应用，如精确控制运动设备的位置和速度。
产品优势
高精度和稳定性： 提供高精度和稳定的模拟输出信号，满足各种高精度应用要求。
灵活性和可扩展性： 支持多种输出配置和更新模式，便于用户根据实际需要进行定制和扩展。
易于维护和诊断： 提供多种板载诊断测试功能和自检功能，便于故障排除和维修。
兼容性和集成性： 兼容 VME 总线规范（或其他相关总线规范，视产品型号而定），方便与其他设备和系统连接和集成。
