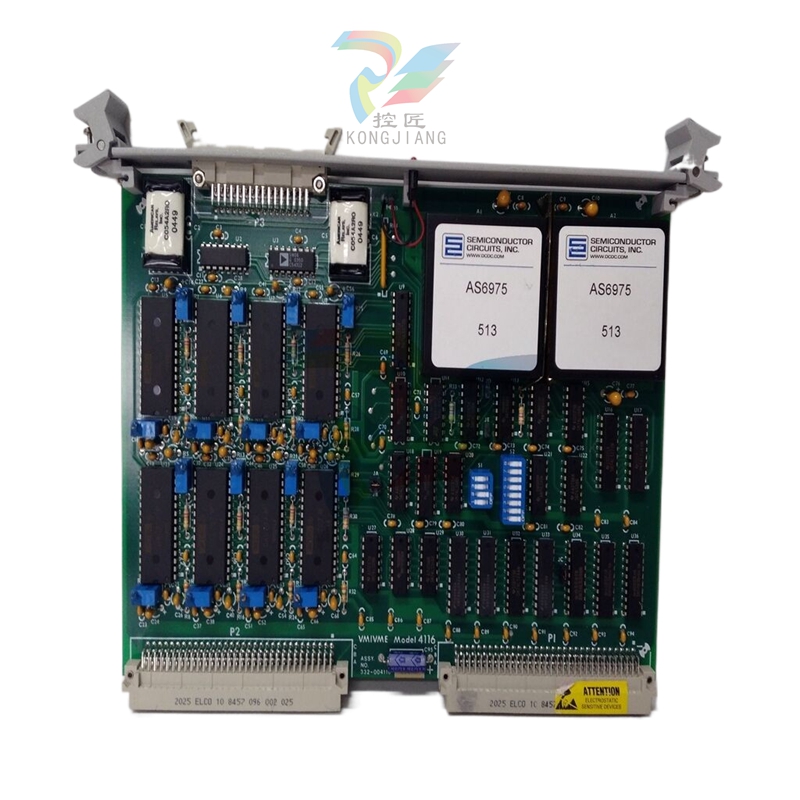

GE VMIVME-4116 模拟输出板
GE VMIVME-4116 模拟输出板
简介
VMIVME-4116 数模转换器 (DAC) 板在 16 位正真偏移二进制或二进制编码字上执行数模转换，模拟输出范围为 -10 至 +10 V。 缓冲输出电压在 10 µs 内稳定在 1/2 LSB 范围内。DAC 为每个通道提供一个数模转换集成电路 (IC)。 处理器加载一个控制和状态寄存器（CSR），该寄存器控制电路板的运行。 处理器可随时读取 CSR。八个 DAC 前面都有双缓冲数据锁存器。 数据锁存器允许以多种方式更新 DAC 模拟输出。
产品详情
- 8 个通道
- 16 位 DAC
- 沉淀速度快： 最大 10 µs 至 FSR 的 ±0.003
- 缓冲电压输出（±10 V，5 mA）
- P2 连接器上的复用可编程输出，用于测试模拟输出
- 双缓冲数据锁存器
- 跳线选择同步更新控制
- 可选外部更新控制输入或软件控制选通，为所有 DAC 输出提供单一更新选通
- 前面板故障 LED
- 高可靠性 DIN 型输出连接器
- 上电时输出设置为 0.0 V - 上电时输出自动断开与现场的连接
- 双欧洲卡外形尺寸
- 支持 VMIC 的模拟扩展和内置测试总线 (AMXbus™)，该总线将各种 VMIC ADC 和 DAC 板以及扩展多路复用器板的 P2 连接器互连起来
- 用于测试模拟输入多路复用器板的多路复用可编程输出 - 需要 VMIC ADC 板和用于内置测试的 AMXbus
技术特性
8 通道 16 位 DAC：
提供 8 个独立的 16 位数模转换器 (DAC)，每个都具有高精度和快速建立时间。
分辨率高达 305µV（每 LSB 变化的模拟电压值）。
精度高，建立时间快：
DAC 的输出电压可在 10µs 内稳定在满量程 (FSR) 的 ±0.003% 范围内。
缓冲输出电压范围为 ±10V（5mA 时）。
可编程输出和多路复用：
P2 连接器上提供复用可编程输出，用于测试模拟输出。
支持多种输出配置和编程选项，便于定制以满足实际要求。
双缓冲数据锁存
每个 DAC 的前端都有双缓冲数据锁存器，允许以灵活的方式更新 DAC 的模拟输出。
提供可跳线选择的同步更新控制和可选的外部更新控制输入。
前面板故障 LED：
前面板故障 LED 灯用于指示电路板上是否存在故障。
提供高可靠性的 DIN 型输出连接器。
兼容 VME 总线：
与 VME 总线规范兼容，支持短 I/O 访问。
地址修改器位可通过跳线选择，以支持非特权短 I/O 或受监控短 I/O 访问。
可扩展性和集成性：
支持 VMIC 的模拟扩展和内置测试总线 (AMXbus)，允许各种 VMIC ADC 和 DAC 板以及扩展多路复用器板相互连接。
可与其他 VME 模块结合使用，实现更复杂的系统功能。
C. VMIVME-4116 模拟输出板广泛应用于各种需要高精度模拟输出的工业自动化领域，包括但不限于
过程控制：用于精确控制工厂生产线上的各种设备和传感器。
数据采集和分析： 采集和分析生产过程中的模拟信号，如温度、压力、流量等。
测试和测量：用于测试和测量系统中的模拟输出信号，以确保系统的准确性和稳定性。
工业自动化系统集成： 与 PLC、DCS 等其他自动化设备和系统集成，实现更高效的生产和管理。
产品优势
高精度、快速响应： 提供高精度、快速建立的模拟输出，满足各种高精度应用要求。
灵活性和可编程性： 支持多种输出配置和编程选项，方便用户根据实际需求进行定制和扩展。
高可靠性和稳定性：采用优质材料和制造工艺，确保在恶劣的工业环境中稳定运行。
兼容性和集成性： 兼容 VMEbus 规范，易于与其他 VMEbus 设备连接和集成。
