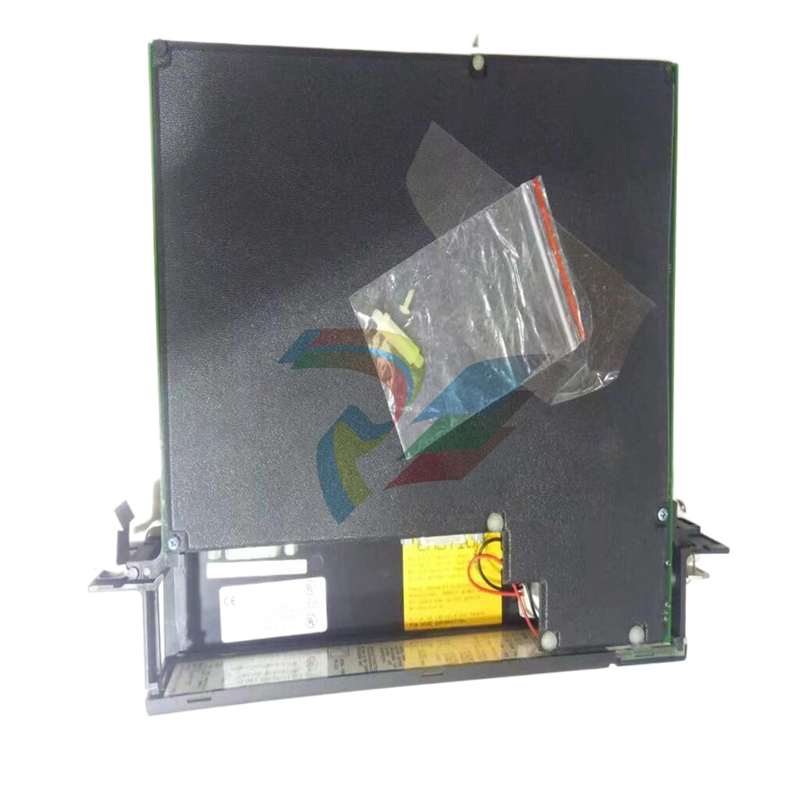

GE IC698CPE020-JR 中央处理器
GE IC698CPE020-JR 中央处理器
概述
RX7i CPU 通过编程软件进行编程和配置，可对机器、流程和物料处理系统进行实时控制。CPU 采用 VME64 标准格式，通过机架式背板与 I/O 和智能选件模块通信。它通过嵌入式以太网端口或使用 SNP 从站协议的串行端口与编程器和人机界面设备通信。
CPE010： 300MHz 赛扬微处理器
CPE020: 700MHz 奔腾 III 微处理器
特点
包含 10 Mbytes 电池备份用户内存和 10 Mbytes 非易失性闪存用户内存。
通过参考表 %W 访问大容量存储器。
可配置数据和程序存储器。
以梯形图、C 语言、结构化文本和功能块图进行编程。
支持自动定位符号变量，可使用任意数量的用户内存。
参考表大小包括离散 %I 和 %Q 的 32Kbits 以及模拟 %AI 和 %AQ 的 32K 字。
支持 90-70 系列离散和模拟 I/O、通信及其他模块。有关支持的模块列表，请参阅《PACSystems RX7i 安装手册》（GFK-2223）。
支持 90-70 系列支持的所有 VME 模块。
支持通过网络监控 RX7i 数据。允许最多 16 个网络服务器和 FTP 连接。
支持多达 512 个程序块。程序块的最大大小为 128KB。
测试编辑模式可让您轻松测试对正在运行的程序所做的修改。
位字内引用。
电池支持日历时钟。
系统内可升级固件。
三个隔离串行端口：一个 RS-485 串行端口、一个 RS-232 串行端口和一个 RS-232 以太网站管理器串行端口。
嵌入式以太网接口提供
使用以太网全局数据 (EGD) 进行数据交换
使用 SRTP 的 TCP/IP 通信服务
支持 SRTP 通道、Modbus/TCP 服务器和 Modbus/TCP 客户端
全面的编程和配置服务
全面的台站管理和诊断工具
两个全双工 10BaseT/100BaseT/TX （RJ-45 连接器）端口，带有一个内部网络交换机，提供自动协商网络速度、双工模式和交叉检测。
用户可配置冗余 IP 地址
与以太网上的 SNTP 时间服务器进行时间同步（与 5.00 版或更高版本的 CPU 模块一起使用时）。
安装和维护
环境条件：
确保模块安装在推荐的温度和湿度范围内，避免直接接触水、油、灰尘或电磁干扰。
电源要求：
使用稳定的电源，避免电压波动损坏模块。
信号线连接：
正确连接信号线，确保信号传输的准确性和稳定性。
软件配置：
根据系统要求正确配置模块的软件参数，确保与控制系统其他部分的兼容性。
维护和检查：
定期对模块进行维护和检查，包括清洁和检查连接器的接触状态。
注意事项
操作员培训：
操作员应接受适当的操作和维护培训，以避免错误操作导致故障或安全事故。
技术文档和安全指南：
安装和使用前应详细阅读并理解制造商提供的技术文档和安全指南。
遵守安全规定：
遵守所有相关安全规程，确保人身安全，尤其是在操作高压或高速旋转设备时。
