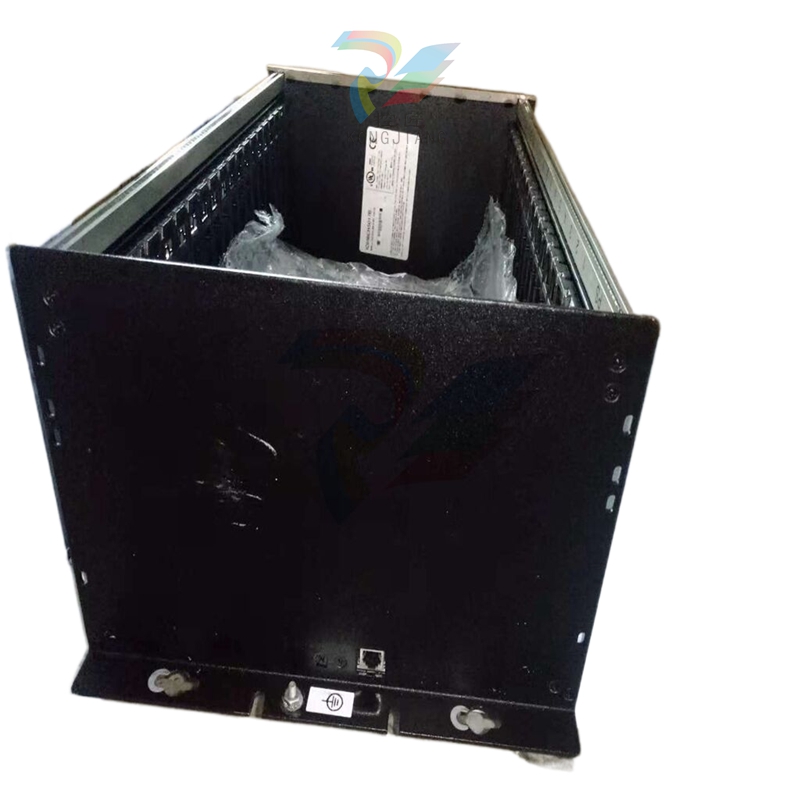

GE IC698CHS017B 机架，17 插槽，前后安装
GE IC698CHS017B 机架，17 插槽，前后安装
简介
RX7i 机架可用于所有 RX7i CPU 和 I/O 配置、90™-70 系列 I/O 和 VME 模块。背板连接器的间距为 0.8 英寸（20.3 毫米），可容纳单宽 RX7i 模块、VME 模块和单宽 90-70 系列模块。双宽 90-70 系列模块各使用两个插槽。机架 0 号插槽可容纳一个电源，1 号插槽可容纳一个 CPU。带以太网子卡的 RX7i CPU 是双宽模块，使用 1 号和 2 号插槽。其余插槽可用于下列 I/O 组合之一：
15 个单宽模块（未安装双宽模块）、
八个双宽模块，或双宽模块和单宽模块的组合。
特点
为机架式 I/O 模块提供插槽感应。这些模块的寻址不需要 I/O 模块上的跳线或 DIP 开关。
提供自动菊花链中断确认和总线授权信号，因此无需空白插槽跳线。
提供 J2 背板连接器，允许每周期高达 64 位数据的高速 VME 传输。 接受插入式 RX7i 交流电源
支持更高功率的电源，以满足高电流配置的需要。
电流配置。
支持可选的冷却风扇组件（IC698CPE020 或 IC698CRE020 需要）。
插槽寻址
RX7i 机架上模块的 I/O 点引用通过 CIMPLICITY® Machine Edition Logic Developer-PLC 软件进行配置。有关配置的信息，请参阅软件联机帮助和 CIMPLICITY Machine Edition Logic Developer-PLC 入门手册 GFK-1918。
主要功能
插槽数量：
提供 17 个插槽，可满足各种 I/O 模块和 VME 模块的配置需求。
安装模式：
支持正面和背面安装，便于在控制柜中进行布局和布线。
背板连接器：
背板连接器间距为 0.8 英寸（20.3 毫米），可容纳单宽 RX7i 模块、VME 模块和单宽 90-70 系列模块。
双宽 90-70 系列模块各使用两个插槽。
模块配置：
机架插槽 0 用于安装电源，插槽 1 用于安装 CPU。
带有以太网子卡的 RX7i CPU 属于双宽模块，使用 1 号和 2 号插槽。
其余插槽可用于以下一种 I/O 组合： 15 个单宽模块（未安装双宽模块），或双宽模块和单宽模块的组合。
环境适应性：
RX7i 机架被视为开放式设备，因此必须安装在防护等级为 IP54 或更高的外壳中。
机架总尺寸为高 11.15 英寸 x 宽 19 英寸 x 深 7.5 英寸（283 x 483 x 190 毫米）。
冷却和通风：
如果安装了风扇组件，建议 RX7i 机架之间至少留出 23 厘米（9 英寸）的间隙，以便拆卸和更换单个风扇。
机架周围必须留有足够的空间，以保证模块冷却所需的空气流通。
接地和连接：
电源、CPU 和所有 RX7i 模块都有金属面板，面板的顶部和底部直接拧在机柜上，以确保面板与机架接地。
某些 90-70 系列 I/O 模块有一个接地夹，当模块完全插入时，接地夹会接触到导电的底部导轨。
软件配置：
RX7i 机架上模块的 I/O 点引用通过 CIMPLICITY® Machine Edition Logic Developer-PLC 软件进行配置。
应用领域
GE IC698CHS017B 机架广泛应用于各种工业自动化领域，如制造、过程控制、能源管理等。它可作为 PLC 系统的重要组成部分，为系统中的 CPU 模块、I/O 模块和其他插件模块提供稳定的安装平台，确保整个系统的稳定运行。
注意事项
安装和维护：
在安装和维护过程中，请按照产品手册中的指导和说明进行操作，以确保模块的正确安装和拆卸。
定期检查机架和模块的工作状态，确保其正常运行。
故障排除：
如果发现机架或模块出现任何故障或异常，请使用诊断工具及时排除故障，并采取相应的维修或更换措施。
