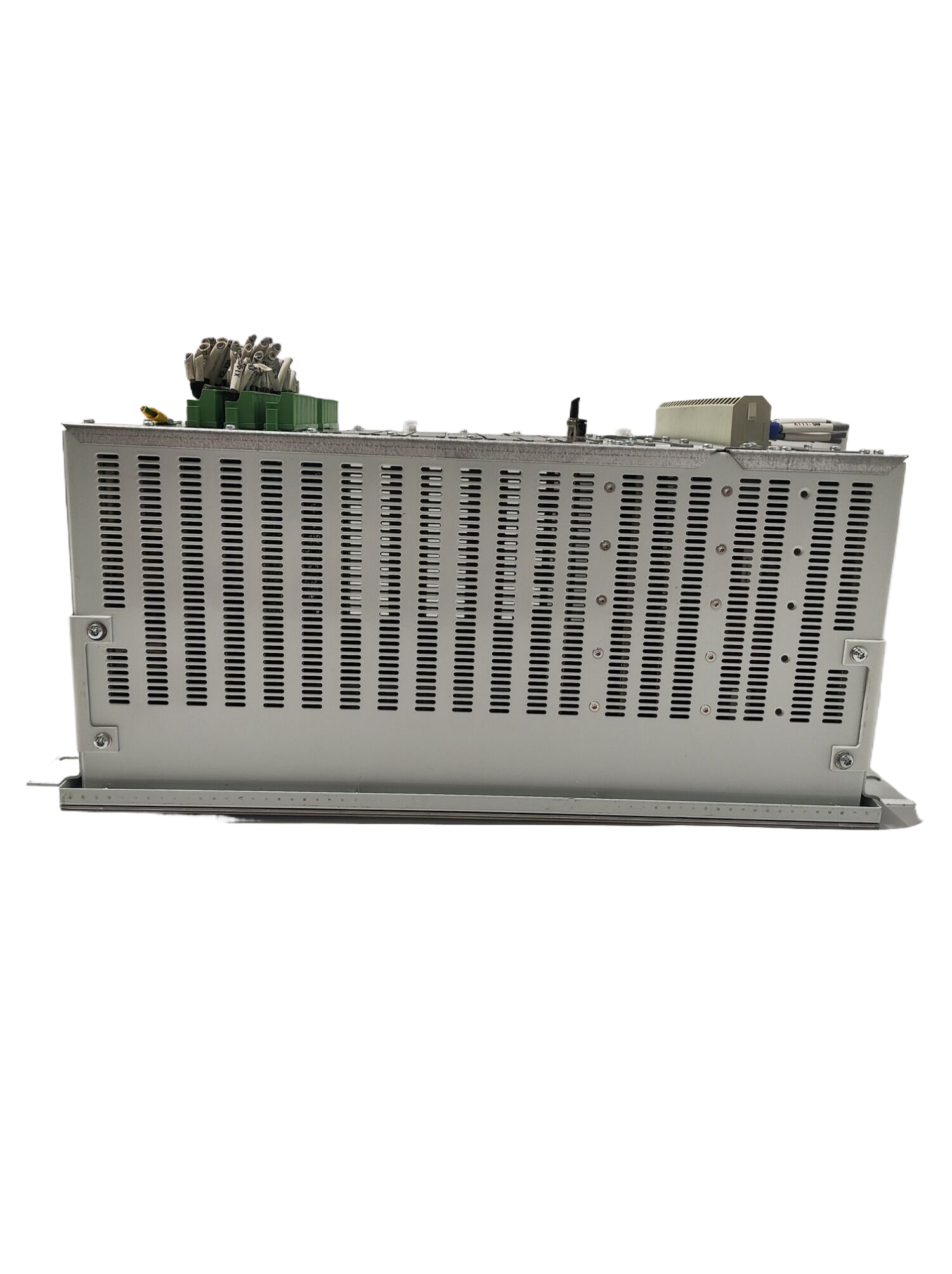

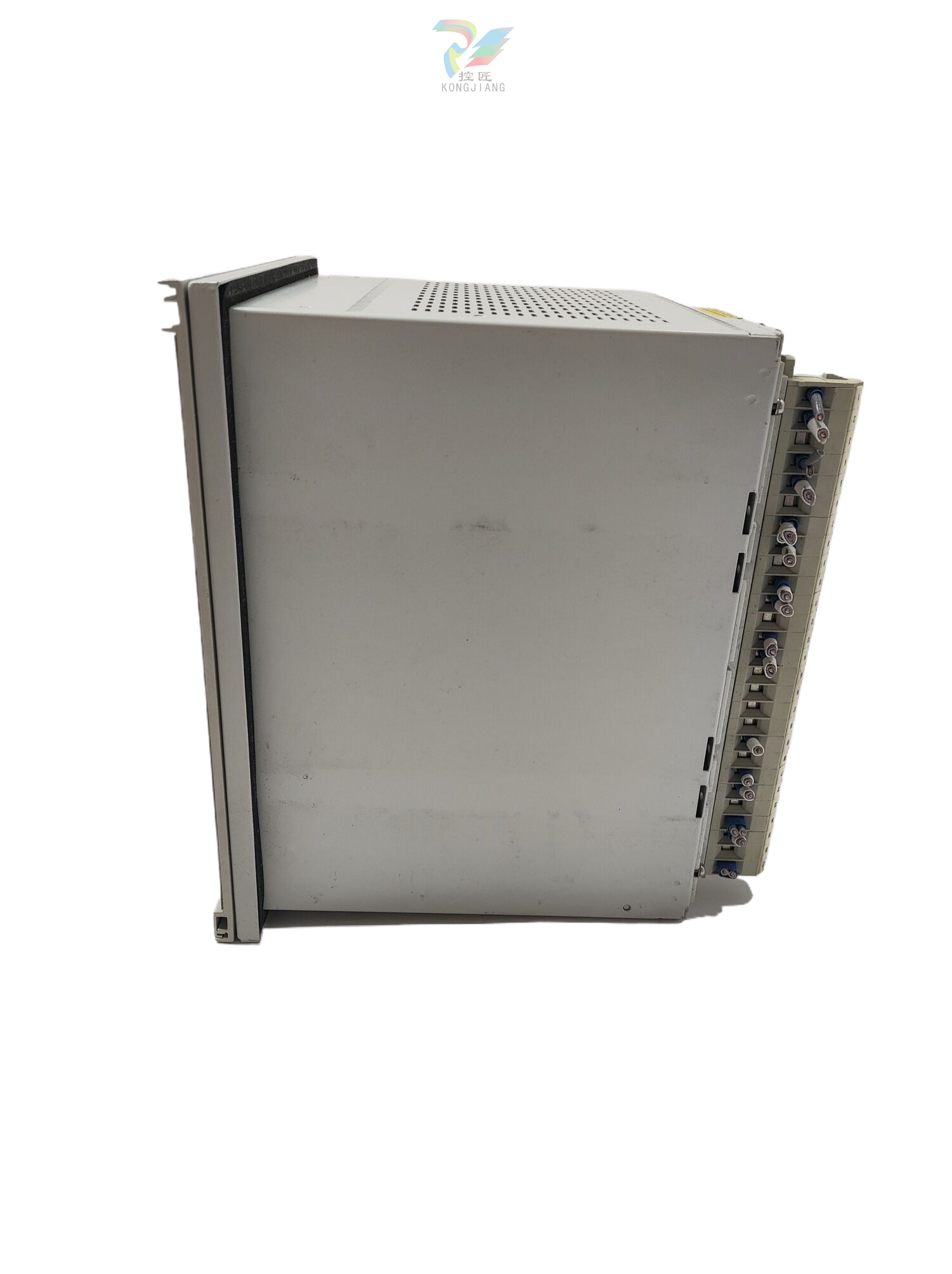

描述
REF601 是专用的馈线保护和控制继电器。 REJ601 是不带断路器控制的过流保护继电器。这些继电器用于保护一次和二次配电网络中的公用变电站和工业电力系统。它们是 ABB Relion® 产品系列的成员，也是 605 系列的一部分。这些继电器集保护、监测和控制功能于一体，具有同类产品中最佳的性能和可用性，并以 ABB 在保护和数字技术方面的深厚知识为基础。
继电器功能
REF601 和 REJ601 可进行预配置，从而方便、快速地调试开关设备。 为了强调使用这些继电器的简便性，只需在继电器的预期应用范围内设置特定的应用参数。标准信号配置可通过 LHMI（本地人机界面）进行更改。继电器有三种应用配置可供选择。
保护功能
REF601 和 REJ601 具有三级过流和两级接地故障保护功能。变压器浪涌检测器功能可防止变压器通电时意外跳闸。
REF601 和 REJ601 具有三级过流和两级接地故障保护功能。用于过流和接地故障保护的低电平级具有可选特性--定时 (DT) 和反时限 (IDMT)。继电器具有符合 IEC 61255-3 标准的 IDMT 特性 - 正常反向、极反向、极反向和长时间反向。它们还具有符合 ANSI C37.112 标准的特性 - 中等反向、正常反向、极反向和极反向。继电器还具有特殊的 RI 反向 (RI) 特性，可与网络的其他部分更好地协调。此外，继电器还支持两个设置组。
REF601 和 REJ601 还为馈线、电缆和变压器提供热过载保护。其他保护包括负相序保护、断相保护和断路器故障保护。继电器还具有用于架空线路馈线的自动重合器选项。
应用
REF601 和 REJ601 是保护继电器，用于保护和控制中压配电变电站的进线和出线。它们可用于配电网和次级配电网的架空线路和电缆馈线的短路、过流和接地故障保护。具有浪涌电流稳定功能的继电器可用作配电变压器的主保护装置。
应用配置 B 的继电器提供非定向过流和接地故障保护。接地故障保护的剩余电流来自相电流。 必要时，可使用铁芯平衡电流互感器来测量剩余电流，尤其是在需要灵敏的接地故障保护时。
应用配置 C 增加了馈线、电缆和变压器的热过载保护、相位不连续保护和断路器故障保护功能。应用配置 D 提供了最高功能，包括负相序保护和多发自动重合器功能，使继电器适用于架空线路馈线。
针对有限空间进行优化
REF601 和 REJ601 体积小巧，具有独特的技术特性，是改装、紧凑型开关柜和空间有限的开关柜的理想选择。这些继电器的安装深度小，没有任何松动的安装附件。与众不同的是，REF601 和 REJ601 采用压入式安装方式，适合快速、轻松地安装在开关设备上。
控制
REF601 通过专用按钮控制一个断路器，并在本地人机界面上提供开合指导。它包括两个用于断路器控制的专用输出。 断路器控制还可通过可选的 MODBUS RTU 或 IEC 60870-5-103 通信实现。
测量
所有型号的继电器均可连续测量相电流和接地电流。接地电流可通过外部零序电流互感器测量，也可通过内部计算得出。
与产品操作有关的说明和警告：
必须严格遵守以下规范：
必须严格遵守产品系统的技术规范和典型应用。
人员培训：只有经过培训的人员才能安装、操作、维护或修理产品系统。这些人员必须接受有关
这些人员必须接受有关危险区域条件的指导和简要介绍。
未经授权的修改： 不得对产品系统进行任何修改或结构性改动。
维护责任： 必须确保仅在适当的条件下使用产品系统，并使其处于完全适合使用的状态。
工作环境： 用户必须满足规定的环境条件：
安全规定
在对产品系统进行（维护）工作时，必须完全遵守以下安全规定：
1 完全断开。
2 确保安全，防止重新连接。
3 确认安装已完成。
4 进行接地和短路处理。
维护和故障排除
定期检查：
定期检查电路板上 LED 指示灯的状态，确保所有信号运行正常。
检查跳线配置是否正确，以确保电路板正常运行。
清洁和维护：
保持电路板表面清洁干燥，避免灰尘和湿气损坏电路板。
定期检查电源线和信号线的连接，确保连接牢固可靠。
故障排除：
如果出现故障，可以通过检查 LED 指示灯、跳线配置、电源线和信号线来排除故障。
