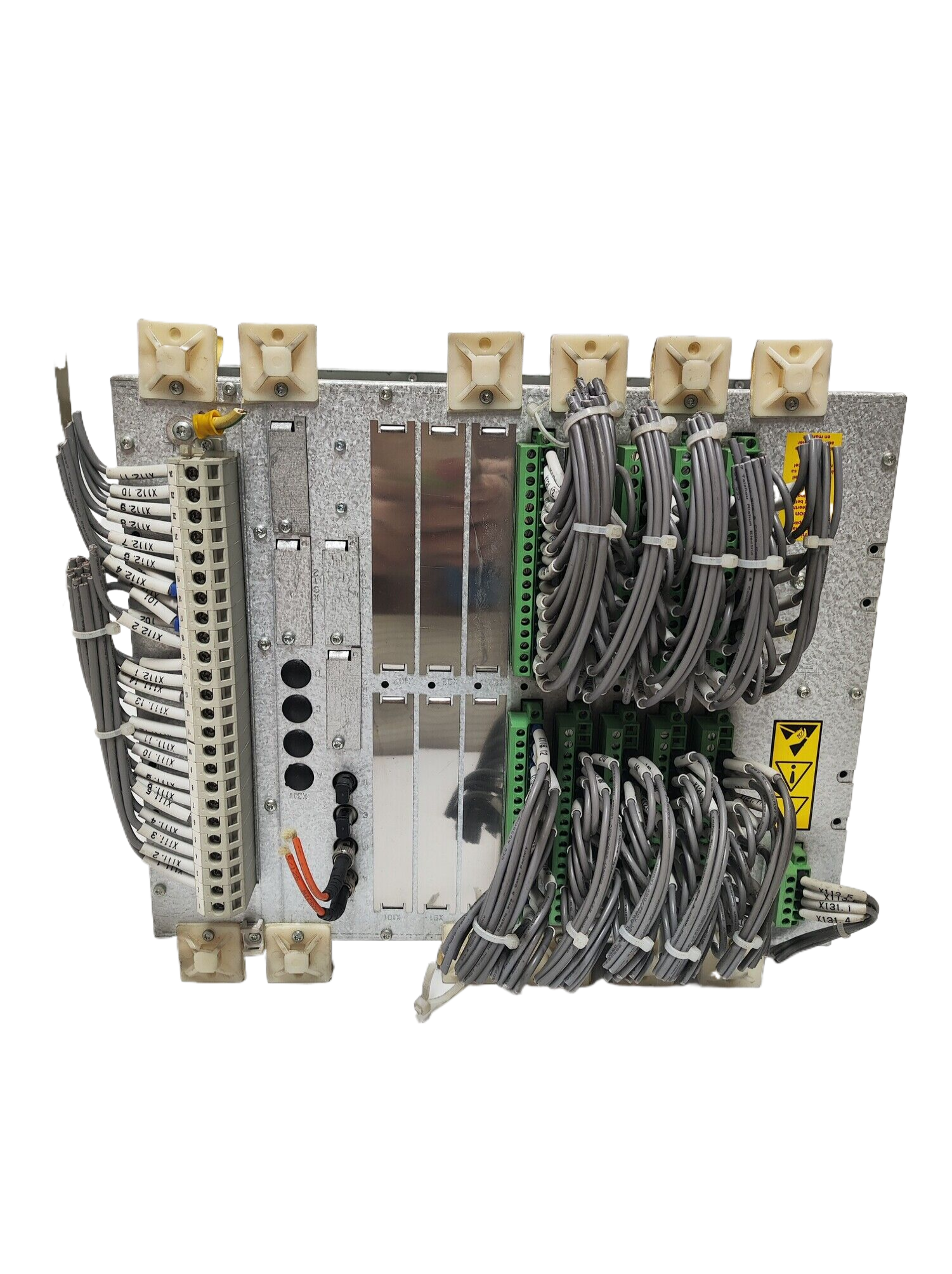

ABB 1MRK505137-BEN 线路差分保护 IED
产品描述
RED 670 IED 用于保护、控制和监测所有类型网络中的架空线路和电缆。该 IED 可用于最高电压等级。它适用于保护重载线路和多终端线路,跳闸要求为单极、双极和/或三极。IED 还适用于保护发电机组变压器的电缆馈线。
特点
- 保护、控制和监测 IED,具有丰富的功能库和配置可能性,硬件设计可扩展,以满足特定用户的要求
- 用于架空线路和电缆
- 用于变压器馈线
- 用于单相和/或三相跳闸
- 用于三通馈线的高阻抗差动保护
- 相位隔离线路差动保护,最多可为 5 个线路终端提供 6 个稳定输入,包括
- 充电电流补偿
- 在双断路器、环形断路器和一个半断路器安装中,每个 CT 都有单独的输入端,以提高穿越故障稳定性
- 适用于使用 C37.94 协议的多路复用、路由交换和专用光纤通信网络
- 可将电力变压器纳入保护区域
- 最多可传输八个二进制信号
- 通过回波法或内置 GPS 进行时间同步
- 全面的相间和相地距离保护方案,最多可分为三个区域: - 所有类型的方案通信 - 负载侵蚀功能
- 单断路器或多断路器布置的同步检查和死线检查功能:
- 可选择通电方向
- 内置电压选择的两种功能
- 用于自动或手动同步检查,并有不同的设置
- 自动重合闸功能,用于单相、两相和/或三相重合闸:
- 用于多断路器布置的带优先电路的两种功能
- 与同步检查功能合作
- 可通过通信从远程或通过二进制输入与本地开关进行开关操作
- 可选择附加软件功能,如距离保护、控制和监控
- 用于站总线 IEC 61850-8-1 的内置数据通信模块
- 用于站端总线 IEC 60870-5-103、LON 和 SPA 的数据通信模块
- 集成干扰和事件记录器,最多可记录 40 个模拟信号和 96 个二进制信号
- 通过 IEC 61850-8-1、LON、SPA、二进制输入或可选 GPS 模块实现时间同步
- 模拟测量精度高达 0.5%(功率)以下,0.25%(电流和电压)以下,可通过现场校准优化总精度
- 多功能本地人机界面
- 通过内部事件记录器实现广泛的自我监控
- 六组独立的完整设置参数,带密码保护功能
- 功能强大的 PC 软件工具,用于设置、干扰评估和配置
- 用于 C37.94 和 G.703 的远程终端数据通信模块
功能
- 差分保护 - 高阻抗差分保护(PDIF、87X)
- 线路差分保护 - 线路差分保护,3 个 CT 组,2-3 个线路端(PDIF、87L)
- 线路差动保护,6 CT 组,3-5 线端 (PDIF, 87L)
- 线路差动保护,3 CT 组,带区内变压器,2-3 线端 (PDIF、87LT)
- 线路差动保护,6 CT 组,带区内变压器,3-5 线端(PDIF, 87LT)
- 距离保护
- 距离保护区域 (PDIS, 21)
- 带负载侵蚀的相位选择 (PDIS, 21)
- 功率摆动检测 (RPSB, 78)
- 故障逻辑自动切换 (PSOF)
- 电流保护
- 瞬时相位过流保护(PIOC, 50)
- 四步相位过流保护(POCM,51/67)
- 瞬时残余过流保护(PIOC,50N)
- 四步残余过流保护(PEFM, 51N/67N)
- 热过载保护,一个时间常数(PTTR,26)
- 断路器故障保护(RBRF,50BF) - 存根保护(PTOC,50STB)
- 极不协调保护(RPLD、52PD
- 电压保护 - 两级欠压保护(PUVM, 27)
- 两步过电压保护(POVM,59)
- 两步残余过电压保护(POVM,59N)
- 过励磁保护(PVPH,24)
- 频率保护 - 欠频保护(PTUF,81)
- 过频保护(PTOF,81)
- 频率变化率保护(PFRC,81)
- 多用途保护 - 一般电流和电压保护 (GAPC)
- 二次系统监控 - 电流回路监控 (RDIF)
- 熔断器故障监控 (RFUF)
- 控制
- 同步检查和通电检查 (RSYN, 25)
