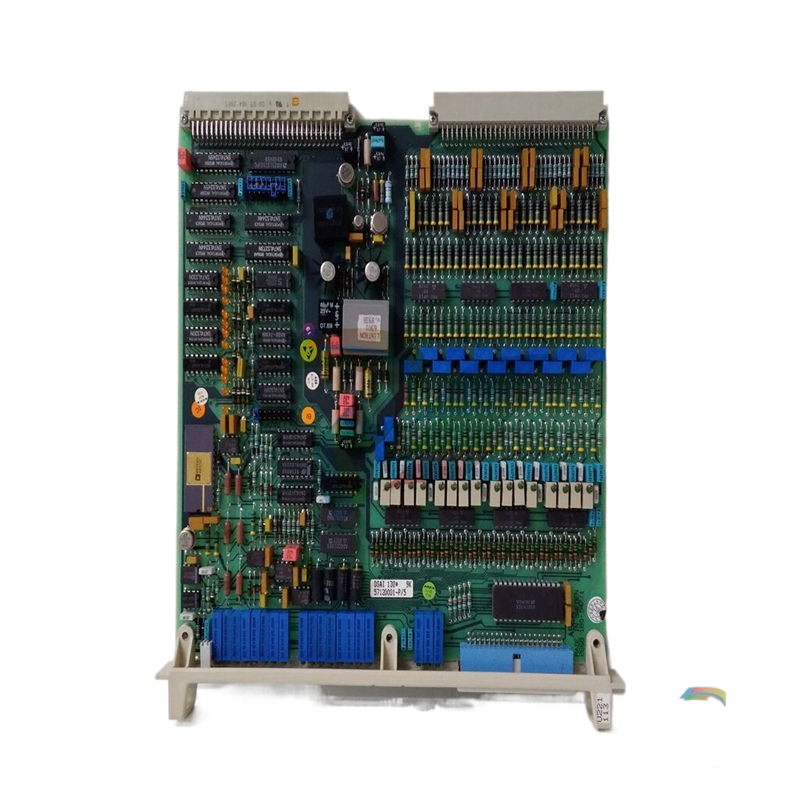

ABB 560NMS34 管理插头
ABB 560NMS34 管理插头
描述
RTU 组件 560NMS34 是一款管理型即插即用二层交换机，提供 4 个带自动 MDI/X（自动交叉检测和校正）功能的快速以太网自动协商 RJ45 端口和一个用于专用铜缆的双线 SDSL 端口。它可与 560MPR01、560MPR03 和 560SFR02 型机架一起使用。
产品概述
ABB 560NMS34 交换机集成了管理功能，配备一个 SDSL 端口和四个以太网端口，适用于需要高效可靠网络连接的工业自动化和远程监控应用。
端口配置
以太网端口： 交换机配备四个 10/100 BaseT 以太网端口（RJ45 接头），支持自动 MDI/X（自动交叉检测和校正）功能，无需使用交叉电缆。这些端口支持自动协商功能，可自动检测和配置连接速度和双工模式。
SDSL 端口： 1 个铜缆 SDSL 端口，通过（快速）生成树协议 (RSTP) 支持冗余拓扑。该端口可用于连接最大距离为 20 千米的站点（使用直径为 0.8 毫米的铜缆），可配置的最大传输速率为 11 Mbps。
功能特点
冗余拓扑： 交换机通过（快速）生成树协议（RSTP）支持冗余拓扑，确保网络连接的可靠性和稳定性。
VLAN 支持： 交换机支持 IEEE 802.1Q VLAN 帧，可配置为 VLAN 或透明模式。在 VLAN 模式下，交换机可支持中继或接入端口等多种应用。
服务质量（QoS）： 如果使用符合 IEEE 802.1p 标准的帧格式，交换机将支持 QoS。最多可提供四个队列，队列可配置为优先队列或加权公平队列。
状态 LED 指示灯： 每个以太网端口和 SDSL 端口的链路和速度状态由 LED 状态指示灯显示。绿色链接 LED 指示以太网连接处于活动状态，黄色速度 LED 指示 10 或 100 Mbps 连接。
电源配置： 交换机使用 5V 电源电压，可设置为 RTU 内部电源，或通过跳线设置为外部电源。
热插拔接口： 连接接口和 RS232 接口均可热插拔，方便用户进行维护和升级。
应用场景
ABB 560NMS34 交换机适用于工业自动化、远程监控、智能电网等领域。它可作为远程终端设备的连接设备，实现数据采集、传输、处理等功能。同时，它还可与其他 ABB 560 系列机架（如 560MPR01、560MPR03 和 560SFR02）配合使用，构建高效可靠的网络系统。
特点
为便于记录，以太网端口标为 1 至 4。 SDSL 端口通过背板连接。没有特定的上行链路端口。所有端口功能相同。每个以太网端口和 SDSL 端口的链路和速度状态由状态指示灯显示（请参阅 “连接器和指示灯”）。交换机通过分析接收到的帧来学习以太网地址，并将其存储在查找表（最多 2048 个条目）中，用于只将帧转发到正确的端口。如果是广播或组播，或者在查找表中找不到目标地址，则会将接收到的帧转发到接收端口以外的所有端口。如果带有特定源地址的传入帧没有刷新查找表中的条目，该条目将在最长 304 秒内老化（默认情况下，该值可配置）。
安装和维护
环境条件：
确保模块安装在推荐的温度和湿度范围内，避免直接接触水、油、灰尘或电磁干扰。
电源要求：
使用稳定的电源，避免电压波动损坏模块。
信号线连接：
正确连接信号线，确保信号传输的准确性和稳定性。
软件配置：
根据系统要求正确配置模块的软件参数，确保与控制系统其他部分的兼容性。
维护和检查：
定期对模块进行维护和检查，包括清洁和检查连接器的接触状态。
注意事项
操作员培训：
操作员应接受适当的操作和维护培训，以避免错误操作导致故障或安全事故。
技术文档和安全指南：
安装和使用前应详细阅读并理解制造商提供的技术文档和安全指南。
遵守安全程序：
遵守所有相关安全规程，确保人身安全，尤其是在操作高压或高速旋转设备时。
