描述

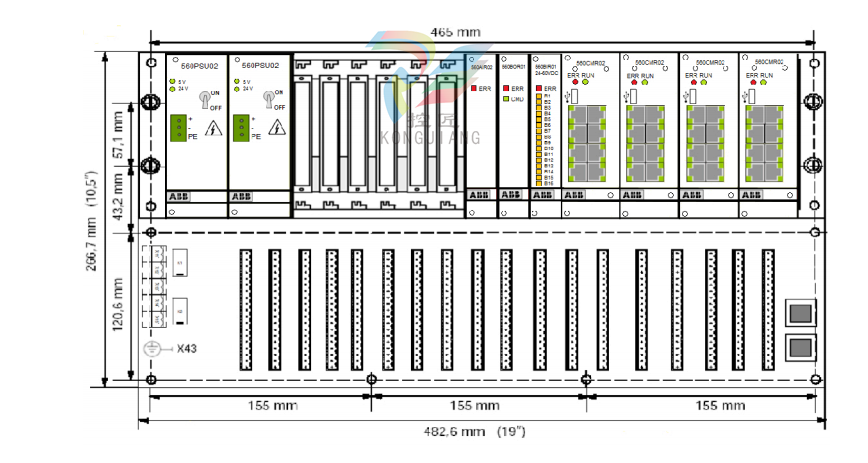

560MPR03 机架可用于冗余电源或无冗余电源。因此，它有 2 个插槽用于冗余电源装置（PSU）。多达 18 个插槽可用于 I/O 板、通信单元 (CMU) 或两者的混合使用。它通过 RTU560 串行外设总线与其他机架连接。一个 I/O 总线段最多可连接 7 个 560MPR03 机架。通过总线连接单元 560BCU04，560MPR03 最多可连接 8 个通讯单元（560CMR01/ 560CMR02）。
插槽分配：
两个插槽
- 1 个或 2 个电源装置（每个 2 个插槽宽） 17 个插槽： 最多 8 个通信装置
- 最多 8 个通信单元
- 最多 17 个 I/O 板（带冗余电源）
- 最多 18 个 I/O 板（如果只使用一个电源装置）
电路板的物理接口使用 F 型边缘连接器（DIN 41612）。边缘连接器的第 2 行至第 20 行连接 RTU560 系统总线，并直接焊接到印刷电路板上。用于连接过程信号的 F 型母头的 18 个连接点位于安装面板上的插头插座块上。过程信号电缆与带螺丝端子的插入式插座或 “标准 Termi 点 ”的连接插针相连。因此，过程信号可以随时从插头插座上断开。
产品概览
ABB 560MPR03 机架是 ABB 560 系列 RTU 产品的重要组成部分，为安装和集成各种远程终端设备（如通信模块、输入/输出模块等）提供了一个坚固可靠的平台。机架设计紧凑，结构坚固，适用于各种恶劣的工业环境。
产品特性
兼容性强： ABB 560MPR03 机架与 ABB 560 系列的其他产品高度兼容，如 560PSR00 电源装置、560NMS34 交换机等。可轻松集成到整个 RTU 系统中。
可扩展性： 机架提供多个插槽和接口，可支持扩展多个通信单元和输入/输出模块，以满足用户的不同应用需求。
可靠性： 采用优质材料和先进的制造工艺，确保了机架的可靠性和耐用性。同时，机架还配备了多种保护功能，如过电压保护、短路保护等，进一步提高了系统的稳定性。
易于维护： 机架的设计充分考虑了维护的便捷性，用户可以轻松拆卸和更换模块，从而降低维护成本，缩短维护时间。
应用场景
ABB 560MPR03 机架广泛应用于工业自动化、远程监控、智能电网等领域。它可作为远程终端设备的安装平台，实现数据采集、传输、处理等功能，为工业自动化和远程监控提供有力支持。
供电单元
对于 ABB 560MPR03 机架，常用的电源装置为 560PSR00。该电源装置具有以下特点：
输入电压范围：24~60V DC，可适应不同的电源电压要求。
输出电压： 提供 5V 和 24V 直流两种输出电压，可满足机架上不同模块的供电要求。
冗余配置： 支持冗余电源配置，当其中一个电源出现故障时，另一个电源可接管整个负载，确保系统持续运行。
保护功能： 具有多种保护功能，如输入输出电位隔离、输出端电子限电、输出端短路保护、输入端过压保护、输入端反向电压保护等。
优点
适应网络中不断变化的条件
模块化平台可根据您的要求进行热插拔，确保灵活性
精确的数据处理让您高枕无忧
多达 16 个 CMU 的卓越性能可处理大量数据
在变电站自动化领域 40 多年的经验使 RTU560 成为您的一项安全投资
我们灵活的迁移理念为您节省资金和时间
