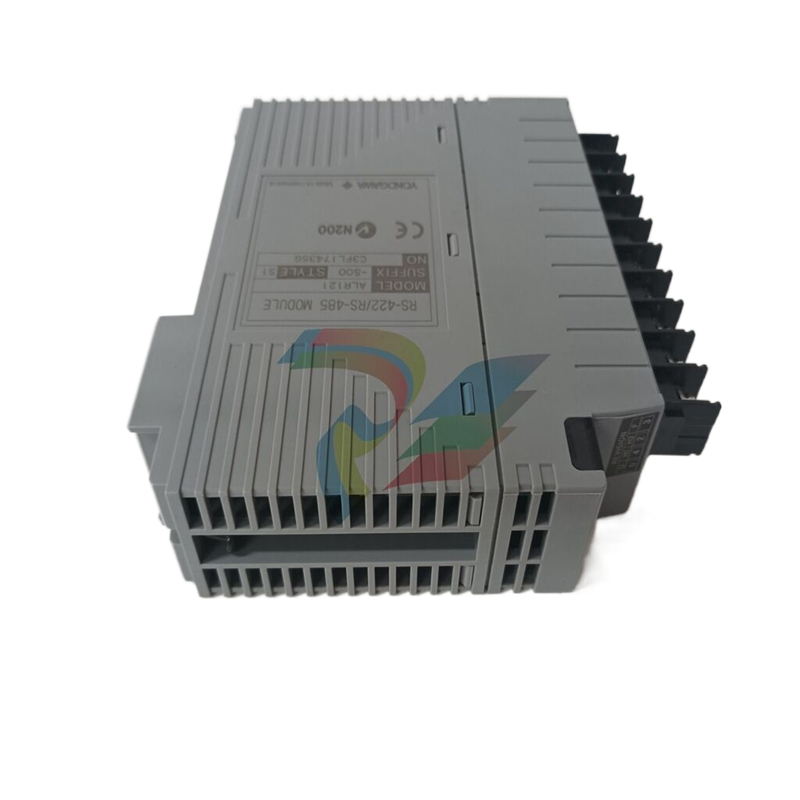

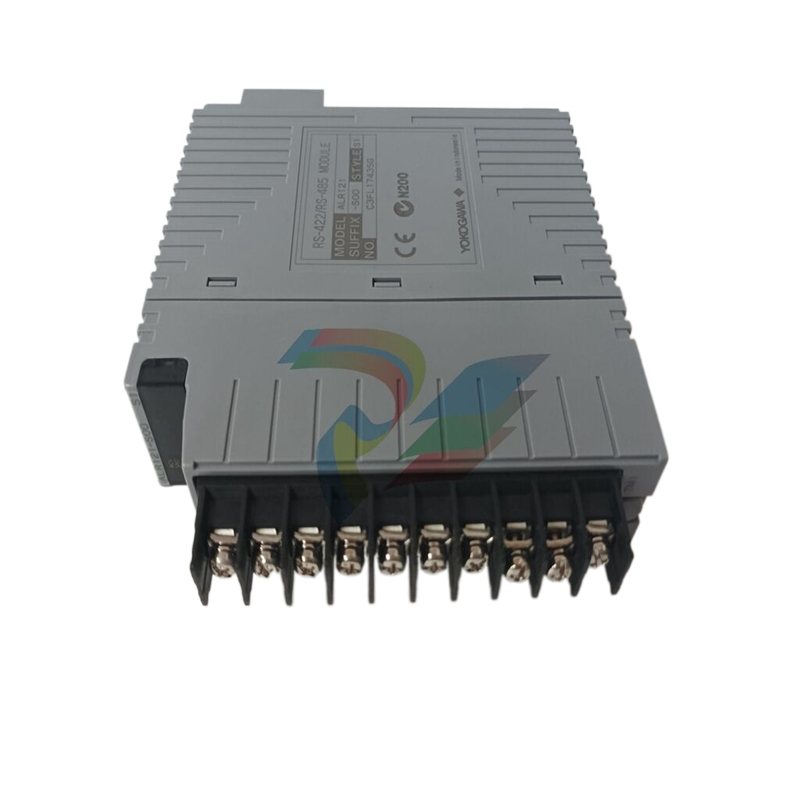

横河 ALR121-S00 串行通信模块(RS-422/RS-485，2端口)
硬件要求
串行通信模块运行在以下FCS上。 AFV30S、AFV30D、AFV40S、AFV40D、AFV10S、AFV10D、 AFS30S，AFS30D，AFS40S，AFS40D， AFG30S、AFG30D、AFG40S、AFG40D、 AFG81S，AFG81D，AFG82S，AFG82，AFG83S，AFG83D，AFG84S，AFG84D， AFF50S，AFF50D
软件要求
串行通信模块运行在以下FCS的控制功能上。现场控制站的LFS1700控制功能(用于AFV30/AFV40、Vnet/IP和FIO): 为了AFV30/AFV40 现场控制站的LFS1500控制功能(用于AFV10、Vnet/IP和FIO):用于AFV10 标准现场控制站的LFS1300控制功能(用于V net和FIO):用于AFS30/AFS40 增强型现场控制站的LFS1330控制功能(用于V net和FIO): 为了AFG30AFG40/AFG8 紧凑型现场控制站的LFS1350控制功能(用于V net和FIO):用于AFF50
要求: 适用于LHS5100/LHMS5100标准构建器功能。
安装环境现场控制站的LFS1700控制功能(适用于AFV30/AFV40) ALR111/ALR121/ALE111/ALP111或ALP121/ AGS813/AGP813的编号模块最大值8台/箱(Max。4对用于双冗余操作)(1)最大ALF111模块数量。30个单位/箱 (Max。15对用于双冗余操作)所有通信模块的最大数量。30个模块/现场总线(1) (2) 通信I/O数据容量1000字/ALR111，1000字/ALR121 通信定义128定义/ALR111、128定义/ALR121的数量最大通信功能数量。8种类型/FCS (1) (3) 最大通信I/O数据容量。8000字/英尺 (包括来自其他通信功能的数据) 1: ALP111和ALP121不能一起安装在同一个FCS上。 2:这是ALR111、ALR121、ALE111、ALF111、ALP111或ALP121、AGS813和AGP813模块的总和。 3:这是ALR111、ALR121、ALE111和ALP111或ALP121的通信功能之和。现场控制站的LFS1700控制功能(用于AFV30/AFV40) + LFS1750节点扩展封装(适用于10个节点)
最大值16台/箱(8对用于双冗余操作) 最大ALF111模块数量32台/箱(Max。16对用于双冗余操作)所有通信模块的最大数量。48个模块/现场总线 通信I/O数据容量1000字/ALR111，1000字/ALR121通信定义128定义/ALR111、128定义/ALR121的数量最大通信功能数量。8种类型/FCS 最大通信I/O数据容量。8000字/英尺(包括来自其他通信功能的数据)
1: ALP111和ALP121不能一起安装在同一个FCS上。
2:这是ALR111、ALR121、ALE111、ALF111、ALP111或ALP121、AGS813和AGP813模块的总和。
3:这是ALR111、ALR121、ALE111和ALP111或ALP121的通信功能之和。
