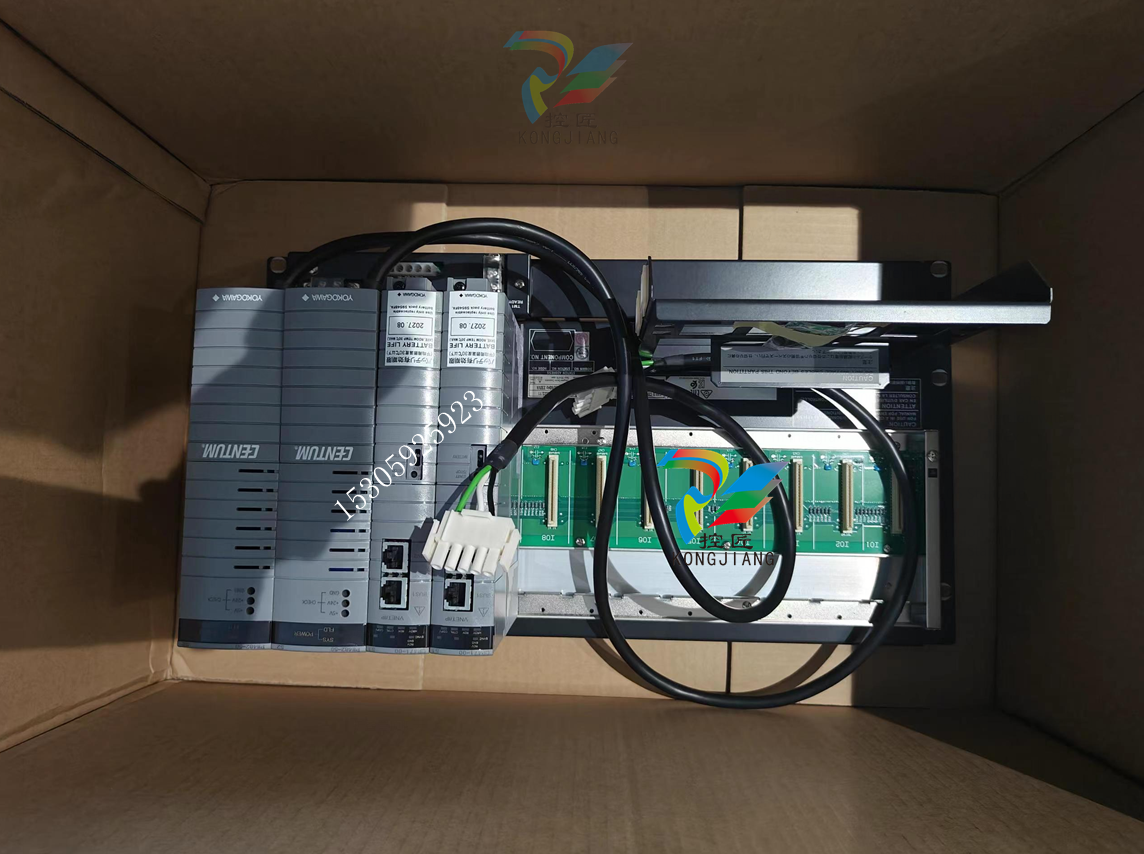

YOKOGAWA-AFV30D-A41252 双重现场控制单元
YOKOGAWA-AFV30D-A41252 双重现场控制单元
概述
本 GS 涵盖现场控制单元 (FCU) 的硬件规格，FCU 是现场控制站 (FCS) 控制功能的核心。AFV30、AFV40、ACB51、ANB10、ANB11 和 ANT10U 也可由底板和各模块组合而成。请参阅 “FIO 系统概述”（GS 33J60A10-01EN）。
标准规格
l 断电时的内存保护
电池
主存储器的备用电池： 最长 72 小时
电池充电时间：最短 48 小时
准备就绪触点输出
2 个端子（NC、C）
FCU 故障时触点断开
触点额定值： 30 V DC，最大 0.3 A 0.3 A 注：当指定选件代码 /HKU 时，FCU 故障触点从主机 (HKU) 输出。
l 通信接口
Vnet/IP 接口： 双冗余
更多详情，请参阅 “集成控制系统 CENTUM VP 系统概述”（GS 33J01A10-01EN）
HKU 接口（选件）
指定选件代码 /HKU 时，将从 HKU 输出 FCU 故障触点。此外，还可以监控通过 HK 总线和光 ESB 总线连接的机柜的环境条件，并在 HIS 上显示 HKU 的运行状态。还可显示系统警报。
l 可连接的节点设备数量
最多 13 个/FCU
FCU 可连接的 ESB 总线节点单元 (ANB10) 和光 ESB 总线节点单元 (ANB11) 总数不超过 13 个。
模块配置
电源模块（PW481、PW482 或 PW484）： 2 个模块，用于双冗余配置。
处理器模块（CP471 或 CP461）： 2 个模块，用于双冗余配置。
安装限制
要将 ESB 总线节点单元 (ANB10) 或光 ESB 总线节点单元 (ANB11) 连接到 FCU，请在 FCU 的插槽 7 和 8 中安装 ESB 总线耦合器模块 (EC401 或 EC402)。对于处理器模块的双冗余配置，EC401 或 EC402 必须同时安装在插槽 7 和插槽 8 中。如果 ESB 总线采用单配置，则 EC401 或 EC402 必须安装在插槽 7 中，插槽 8 必须空着。要在远程位置安装光 ESB 总线节点设备和 ESB 总线节点设备，请使用光 ESB 总线中继器主模块（ANT401 或 ANT411）用光缆连接它们。在 FCU 中安装光 ESB 总线中继器主模块时，应根据分支数量从右到左依次在 1 至 6 号插槽中安装一对模块。在单个配置中，将单个模块从右到左依次安装在插槽 1、3 和 5 中。有关详情，请参阅 “光 ESB 总线中继模块”（GS 33J60F51-01EN/GS 33J60F52-01EN）。有关安装 I/O 模块的限制和注意事项，请参阅 “FIO 系统概述” (GS 33J60A10-01EN)
l 电源
用后缀代码指定。
电压：100-120 V AC、
频率：50/60 赫兹
电压：220-240 伏交流、
频率：50/60 赫兹 电压：24 伏直流
