风光储调峰、调频微电网体系
体系参数
型号 CESS400kW-860kWh CESS600kW-2580kWh
储能参数
储能容量860KWh 2.58MWh

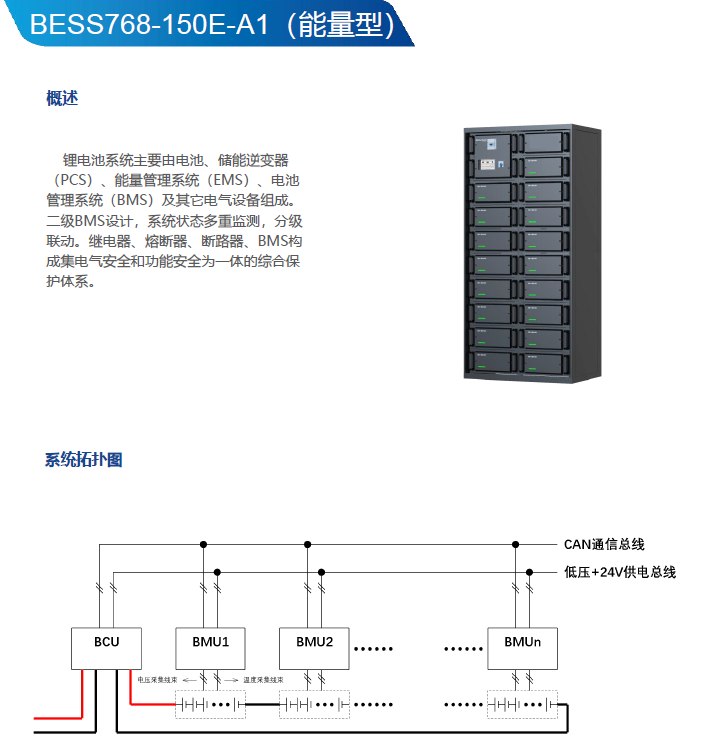

储能配置4 台 768V280AH 锂电池储能体系12 台 768V280AH 锂电池储能体系
体系电压768V
工作电压规模DC672V ～ DC876V （2.8V ～ 3.65V）

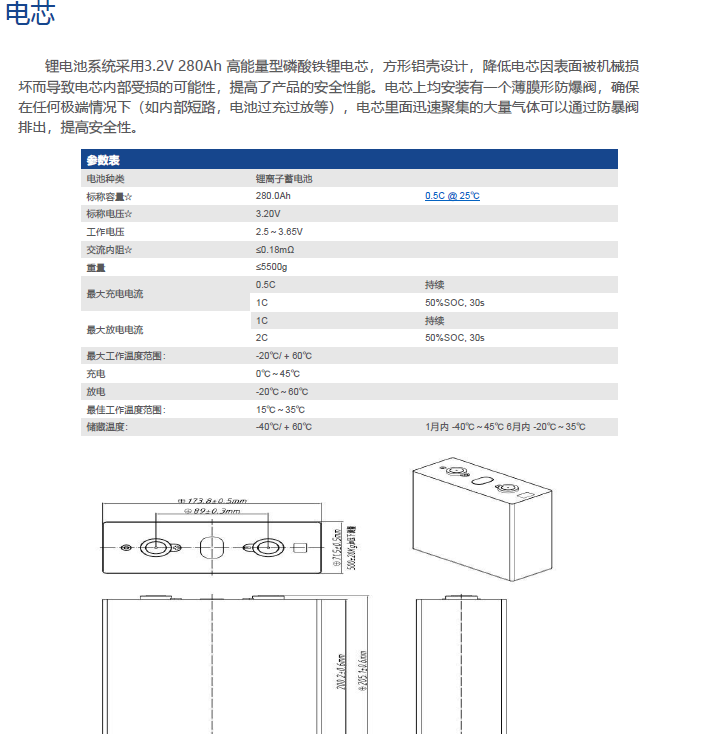

电池类型LFP
PCS 参数
直流侧参数
电压规模DC672V ～ DC876V DC672V ～ DC876V
直流通道4（最大） 6（最大）
单通道额外电流130A 130A
交流并网参数
输出线制3W+N+PE/3W+PE
额外功率400KW 600KW
额外电压AC 380V/400V
额外电流606A 909A
电压规模-15% ～ +10%
额外频率50Hz/60Hz
频率规模±2Hz
功率因数1
输出谐波≤ 3%
交流离网参数
输出线制3W+N+PE/3W+PE
额外功率250KW 600KW
额外电压AC 380V/400V
额外频率50Hz/60Hz
额外电流606A 909A
电压精度1%
频率精度±0.2Hz
输出电压谐波3% 线性满载
不平衡负载才能100%
过载才能105%] ：继续运转； (105%~120%]：10min； 120%)：停止运转
根底参数
环境
工作温度-20℃～ 55℃（45℃以上降额）
存储温度-20℃～ 60℃
相对湿度0％ RH ～ 95％ RH，无冷凝
工作海拔45℃时，2000m；2000m ～ 4000m 降额运用
噪音＜ 75dB
其它
通讯方法CAN/RS485
阻隔方法阻隔变压器不阻隔
防护等级IP54
冷却方法风冷(空调+风扇）
最大效率97.50% 98.50%
消防七氟丙烷
尺度 W*D*H（mm） 6096*2438*2896 12196*2438*2896
安全可靠
■优选 LFP 路线，严苛的安全性测试
■从电芯到集装箱，分级温控战略，工业级温控体系
■全方面电气保护：高低压别离、绝缘检测，接地保护、防雷规划
■电芯间 6mm 热阻隔、绝缘支架规划
■模组内置气溶胶消防措施，集装箱智能仓级消防，分级联动，多层防护
■电池组于 PCS 组串式连接，杜绝环流，安全性更高
智能高效
■高效化、数字化、智能化 EMS 体系架构规划
■ 0.5C 充放电倍率
■毛病猜测、辨认及快速定位
多维集成一体化
■便于运输、装置及运维
■模块化规划，方便保护、办理、扩容
