NI SCXI-1104C 电压输入模块
时间: 2024-05-20浏览次数：

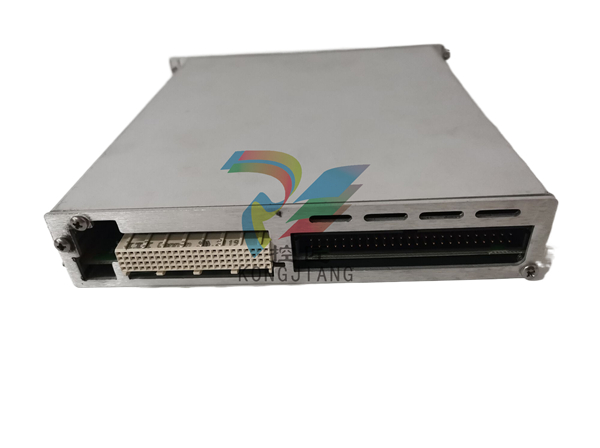

NI SCXI-1104C 电压输入模块
NI SCXI-1104C 电压输入模块
产品概述
SCXI-1104/C 模块是 National Instruments 仪器信号调节扩展 (SCXI) 系列的成员，专为与 National Instruments 数据采集 (DAQ) 设备配合使用而设计。30 VACrms、±42 VACpeak、±60 VDC 的信号调节。SCXI-1104/C 模块有 32 个差分模拟输入通道。
完成安装需要以下物品：
·SCXI-1104/C 模块
· SCXI 机箱或 PXI 组合机箱
·1/4 英寸平头螺丝刀
请按照以下步骤配置 SCXI 系统：
1. 双击桌面上的测量与自动化资源管理器图标。单击 "设备和接口 "图标旁边的 "+"。如果在现有机箱中添加了新模块，请转到步骤 4。如果将模块插入空机箱，请转到步骤 2。
2. 在已配置的设备和接口中添加新机箱，方法是 在 "设备和接口 "上按住鼠标右键，然后选择 "插入"。从列表框中选择适当的机箱，然后单击确定。
数字控制电路由地址处理程序和以下寄存器组成以下寄存器：
· 模块 ID
· 配置
· EEPROM
· 通道
使用环境：
·工作温度：0 至 50 °C
·存储温度：-55 至 150 °C
·相对湿度：5% 至 90% 无冷凝
