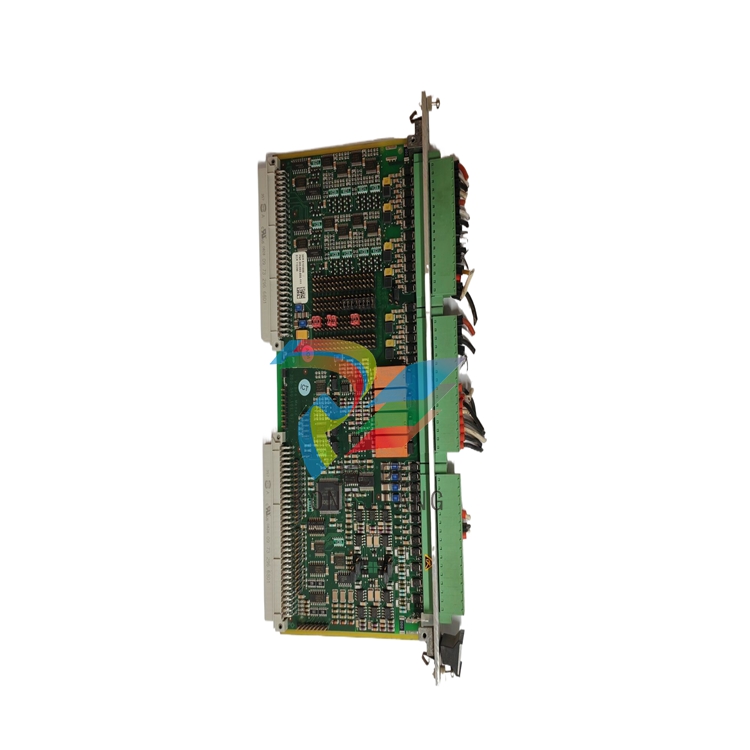

Vibro-Meter VM600 IOC4T 200-560-000-111 200-560-101-017 输入/输出模块
产品概述
IOC4T 输入/输出卡是 VM600 系列 MPC4 机械设备的信号接口。产品系列中的 MPC4 机械保护卡的信号接口，它安装在 VM600 机架的后部，直接连接到机架后部。机架的后部，通过两个连接器直接连接到机架背板。每个 IOC4T 卡都与一个 相应的 MPC4 卡，并直接安装在 VM600 机架（ABE04x 或 ABE056）。IOC4T 以从属模式运行，并通过 接口与 MPC4 通信。IOC4T 的前面板（VM600 机架的后部机架后部）有端子排连接器，用于与来自 VM600 的传输电缆接线。
接线端子测量链（传感器和/或信号或信号调节器）的传输电缆接线。螺纹端子连接器 还用于从任何外部控制系统输入所有信号和输出所有信号，并将所有信号输出到任何外部控制系统。
主要特点和优势
·来自 Vibro-Meter 产品系列。
· 信号接口卡，带有 4 个动态信号输入端和 2 个转速计（速度）输入端，用于 MPC4 机械保护卡。
· 用于所有输入/输出连接的螺纹端子连接器（48 个端子 ）。
· 包含 4 个继电器，可用于报警信号的 4 个继电器，由软件控制。
· 32 个完全可编程的集电极开路输出端 (可通过跳线选择）连接至 IRC4 和 RLC16 继电器 卡。
· 缓冲 "原始 "传感器信号和模拟输出信号（电压或电流 ）。
· 为所有输入和输出提供 EMI 保护。
· 实时插拔卡 (可热插拔）。
· 有 "标准 "和 "独立电路 "两种版本 。
参数
·动态信号输入
滤波：经过滤波以防止电磁干扰 (符合欧共体标准）
·缓冲动态信号输出
滤波：为防止电磁干扰而滤波（符合 EC 标准）
·速度/相位参考输入
滤波：为防止电磁干扰而滤波（符合 EC 标准）
继电器特性
· 继电器名称 :RL1 至 RL4
·类型 :PE014005
· 触点排列：每个继电器 1 x NC 或 1 x NO 触点（用户可配置）
· 所选触点在 J2 上可用
· 额定电压：250 VAC
· 额定电流：5 AAC
· 最大分断能力(无触点保护）： 1250 VA
环境
·工作温度
工作温度：-25 至 65 °C（-13 至 149 °F）
存储 :-40 至 85 °C（-40 至 185 °F）
·湿度
工作时：0 至 90 %（无冷凝）
存储：0 至 95 % （无冷凝）
