ROCKWELL T8850 可信40通道模拟输出或数字输出场终端组件(FTA)
产品概述
可信40通道模拟输出或数字输出场终端组件(FTA)被设计用作可信三模冗余(TMR)24 Vdc 数字输出模块 T8451、可信三模冗余(TMR)24/48 Vdc 数字输出模块 T84611或可信 TMR 模拟输出模块 T8480与现场设备之间的主要接口。
•
特点
•每个 FTA 有40个输出通道。
•行业标准现场设备连接(2线)。
•标准 DIN 导轨兼容性。
•现场和电源上的螺丝钳端子。
•简单的安装和连接。
•24 VDC 操作。
•用于“一对多”热更换输出模块的 SmartSlot 连接。
•五组独立的八个频道。
•车载发光二极管显示外场电源。
•现场终端线尺寸允许值12特设工作组至28特设工作组。
安全使用
•电击危险: 识别电击危险。如果装有警告标签，它可以在设备上或设备内。
•警告: 识别可能导致危险环境中发生爆炸，造成伤亡、财产损失或经济损失的做法或情况的信息。
•注意: 识别可能导致伤害或死亡的行为或情况的信息。
•警告: 识别可能导致财产损失或经济损失的做法或情况的信息。识别表面可能达到危险温度的地方。如果装有警告标签，它可以在设备上或设备内。这个符号标识了在设计和•组装安全检测功能(SIF)中使用的可信控制器时必须考虑和放置的项目。

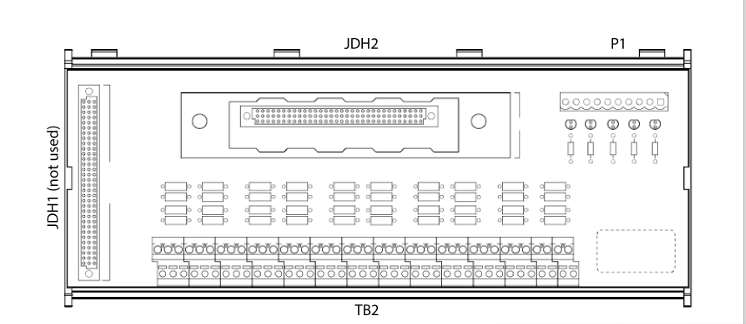

尺寸
高：110毫米(4.33英寸)
宽：360毫米(14.17英寸)
深：度68毫米(2.67英寸)
体重：950克(2.1磅)
注：
•50 Vrms 次级电路，由电源、 OVC II 至300V。
•250 Vrms 主电路，OVC II 至300V。暴露于这些电平的电压在时间上应与系统 MTTR 保持一致。
•当使用场电压范围在32伏直流以上时，场电源不能连接到 P1(插脚1,3,5,7,9)。在这些情况下，输出正连接只能通过输出功率分配单元(OPDU) ，可信部件号 T8290。
