进行等电位电路的联结:
电位差
在空间上分开的系统组件之间可产生电位差。这些电位差可导致数据电缆上出现高均衡电 流，从而毁坏它们的接口。如果两端都采用了电缆屏蔽，并在不同的系统部件处接地，便 会产生均衡电流。 当系统连接到不同的电源时，产生的电位差可能更明显。
等电位联结的常规要求
必须通过等电位联结消除电位差，以确保电气系统的相关组件在运行时不会出现故障。因 此，在安装等电位联结电路时必须遵守以下规定：
● 当等电位联结导线的阻抗减小时，或者等电位联结导线的横截面积增加时，等电位联 结的有效性将增加。
● 如果两个系统部件通过屏蔽数据电缆互连，并且其屏蔽层在两端都连接到接地/保护导 体上，则额外敷设的等电位联结导线的阻抗不得超过屏蔽阻抗的 10％。
● 等电位联结导线的横截面必须能够承受最大均衡电流。使用横截面最小为 16 mm² 的 导线实现了两个机柜之间等电位联结的最佳实践效果。
● 使用铜或镀锌钢材质的等电位联结导线。在等电位联结导线与接地/保护导线之间保持 大面积接触，并防止被腐蚀。
● 使用合适的电缆夹将 HMI 设备数据电缆的屏蔽层平齐地夹紧在等电位导轨上。等电位 导轨应十分靠近 HMI 设备。
● 平行敷设等电位联结导线和数据电缆，使其相互间隙距离最小。
说明 :等电位联结导线 电缆屏蔽层不适用于等电位联结。请始终使用指定的等电位联结导线。等电位联结导线的 横截面不得小于 16 mm²。安装 MPI 网络时，始终使用横截面适当的电缆。否则，可能会 损坏或破坏接口模块。
步骤 :
（1） 使用横截面积为 4 mm2 的 等电位联结导线互连 HMI 设备的功能接地端。
（2）将等电位联结导线连接到 等电位联结导轨。
（3）将以太网和串行电缆的两 端剥皮。

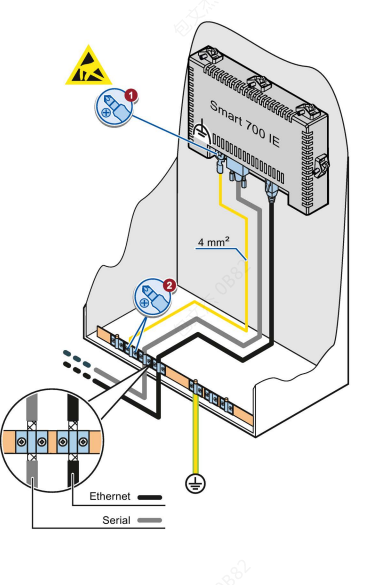

（4）将屏蔽连接到等电位联结 导轨（请参见圆圈中的图 片）。
