伍德沃德（Woodward）TG-13、TG-17调速器 散热器安装
散热器安装：
如果需要安装散热器，将其安装在调速器油位以下，以防止油从调速器注油口溢出。在安装前冲洗散热器。
将所需要的管连接与冷却器和调速器连接好

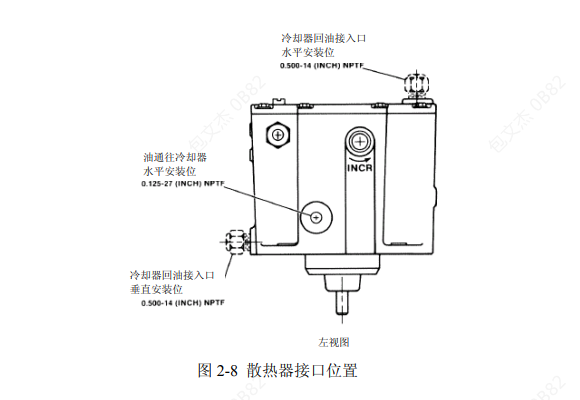

请注意图 2-8 中散热器管接口的位置，这里有两个管接口位置，从冷却器来的油从此流入。使用哪个接口取决于调速器安装的位置。

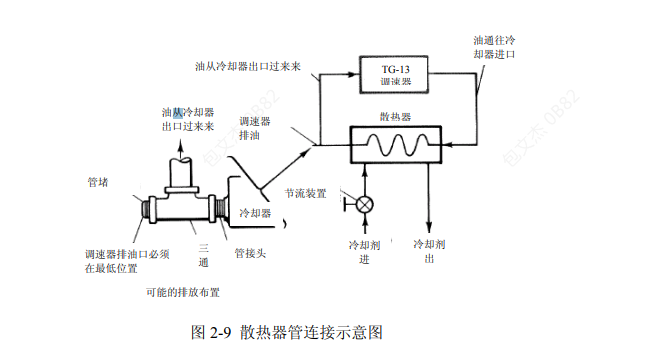

管的尺寸必须合适，使管压力损失最小，压力损失不能超过 103kPa(15psi)。 调速器在 6000 转/分转速运转，并使用 0.188 厚的内齿轮泵时（在高速调速器上，标准的内齿轮泵是 0.188 厚），流量为 3.8 升/分，压力为 1034kPa（1 美制加仑/分，压力 150psi）。在冷却器出口的管道上安装调速器放油的接头，使其在该系统的最低处（见图 2-9）。
推荐装一个节流装置，以便流向散热器的冷却剂能够调节，来控制合适的油温。过度的冷却会造成边缘运行。
