MOOG M-Drive 模拟输入/输出

模拟输入/输出(可选):

模拟输入/输出选项板安装在CPU板后部组件侧的下侧。要现场安装此选板，首先要拆卸M-Drive后部的螺钉屏障连接器。接下来，拆卸六个安装螺钉和背板。从M-Drive后部看，CPU板为右侧板。

将该板拔出，露出两个12位的公连接器，用于安装模拟输入/输出选项板(CPU板后部组件侧下)。将模拟输入/输出选项板焊接侧的两个12位母连接器插入CPU板的公连接器。尼龙对峙提供机械安装的选择板。选择板应安装选择分流面对CPU板的后方。

注意:

重新组装M-Drive时，请确保CPU板正确插入后插脚连接。

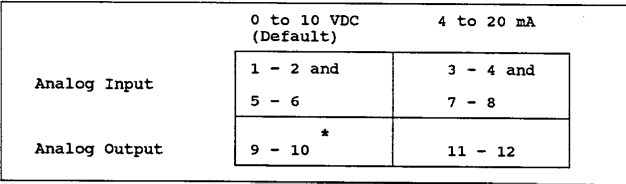

模拟输入/输出选择跳线将模拟输入和输出配置为10伏直流电平或4至20毫安电流电平。表2-2说明了哪些跳线用于配置输入和输出。例如，在引脚9和10之间分流的跳线将模拟输出配置为土10 VDC。

*注意:

模拟输出电平的范围从-10伏到+10伏，当补丁到变量的正值和负值。它的范围从0到+10伏特的变量只有正值。
