HIMA F35 01安全控制器 数字输出线路监控
时间: 2024-05-06浏览次数：
HIMA F35 01安全控制器 数字输出线路监控
数字输出线路监控:
模拟输入可用于监测数字输出的短路和开路。

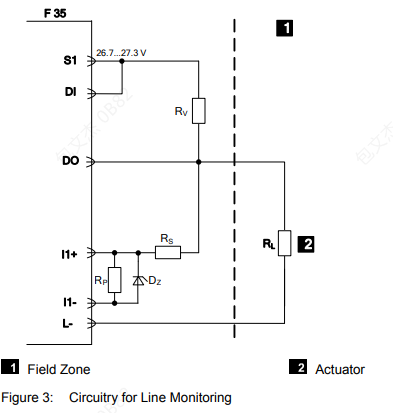

图3显示了线路监控电路(开路和短路)，符合
SIL 3。此外，S1电源电压通过数字输入DI监控。
在这种应用中，执行器(例如电磁阀)连接到DO和L-之间的数字输出。
所有指定的电子元件必须直接连接到夹具上。
对开路和短路的反应必须在用户程序中配置。
发生故障时的反应:
如果设备检测到模拟输入故障，AI。“错误码”参数设置为大于0的值。设备故障时，SILworX系统参数“模块错误码”为
设置为大于0的值，或者如果使用ELOP II Factory，则模块。设置错误码信号
到大于0的值。
在这两种情况下，设备激活FAULT LED。
除了模拟值外，还必须计算错误码。必须配置模拟值以确保与安全相关的反应。
错误代码允许用户在用户程序中配置额外的故障反应
