单相输出：
将变频器配置为单相可调电压输出之前，请咨询罗克韦尔自动化。由于直流母线电容上应力或 IGBT 开关损耗的原因，必须降额运行变频器。对电阻施加 PWM 时，电流状态将随着电压变化。对于每个PWM 电压脉冲，电流均以相同的方式进行脉冲。这种快速的电流变化不适合变频器的 IGBT 选型。因此，需要一定程度的降额。降额幅度大约为 67%。在此模式下，必须测量实际损耗以确定降额百分比。
为电阻串联一个电抗器可增大电感，使电流脉冲的转角变平滑，因此会有所帮助。根据增大的电感大小，波形可能接近于正弦波。

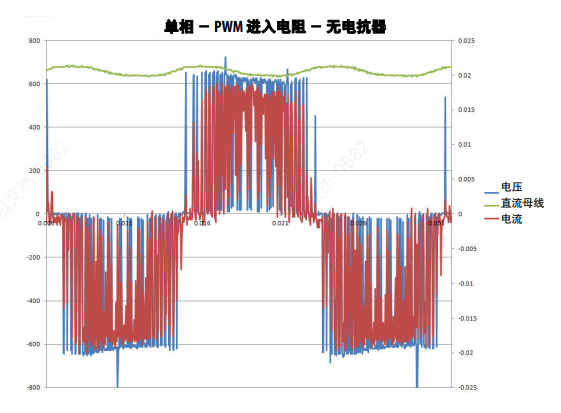

下图显示了输出电压、输出电流和直流母线电压。从此图可看出典型PWM 输出中电流随着电压变化。

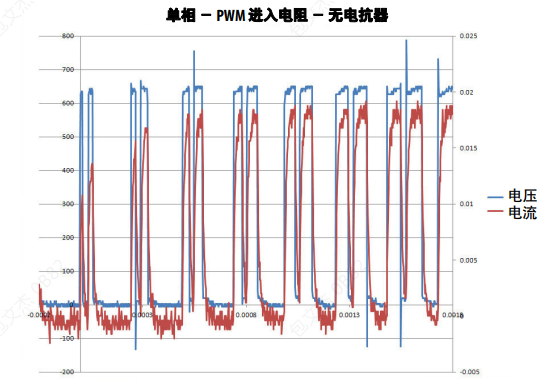

下图放大了一些脉冲，便于查看电流及其波形。
注意顶部存在突变。波形顶部的平滑效果取决于所用电阻类型。此图 中使用的电阻为格栅型电阻，电阻元件沿着其长度方向缠绕，以此增 加一定量的电感。该电感有助于使电流的上升沿变得平滑。
下图是串联了一个电抗器之后的波形。这些波形类似于正弦波，与增 大的电感大小呈函数关系。但必须考虑到压降有所增加。
另一种方案是在电路中添加正弦波滤波器。这样便可以使用非屏蔽电缆，而无需担心 PWM 产生的噪声会进入设备。除其它因素外，必须权衡屏蔽电缆与正弦波滤波器的成本。
使用单相运行时，将负载连接到 U 相和 V 相。W 相通电，但不使用。在 Motor NP Amps 参数中输入最大电流。Current Limit 参数也使用该值。变频器启动之后，会尝试斜升至给定电压。如果达到电流限制，变频器将保持或降低电压来符合电流限制。
注意以上两图中的直流母线电压纹波。如果此纹波的幅值过大，则会导致变频器在发生输入相丢失故障时跳闸。这是因为变频器会监视母线纹波，如果最大电压与最小电压之间的差值恒定且持续一定时间，变频器会认为输入相丢失。将 P462 [InPhase LossActn] 设置为选项0“Ignore”可禁用此故障。
