AB 2100/2400系列柜体结构的柜体

柜体结构

柜体

1.柜体采用固定独立安装结构，每面柜预留两个安装孔，用于在现场固定

MCC，另外提供安装选项:内置安装梁:38.1mmx 76.2mm.同时MCC 柜体还提供一个可拆卸钢制吊梁用于吊装MCC，但在标准NEMA/EEMAC防护等级 3R和4下，该吊梁为选项。

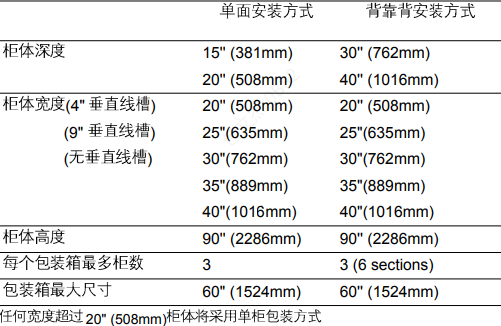

2.标准结构和包装箱尺寸:

3.每面柜体分为6个模数，每个模数因子为13"(330mm) 高;

4.可拆卸端板用于封闭MCC柜体两边水平母线和水平线槽;

5.每面柜体包含可拆卸式柜体顶板，便于柜顶进出线.柜体两边提供完整隔离边板用于两柜之间完全隔离。

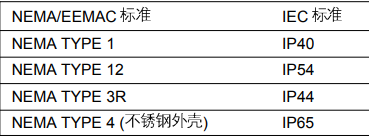

6.防护等级(根据NEMA/EEMAC标准)

7.所有板筋结构均经过多步骤清洁，冲洗和喷涂过程，所有涂层厚度完全致.该过程依据公司标准质量控制体系进行,该涂层可以经受120小时盐雾实验;

8.表层喷涂颜色:

·标准-所有外壳均为ANSI49中亮灰色,垂直线槽内和抽屉单元底板为

白色。

·用户制定-除操作手柄外，均按用户指定颜色进行喷涂。

9.所有未喷涂部位均进行了防腐蚀处理。

10.不锈钢柜体不进行喷涂。
