霍尼韦尔 5704系列 系统描述
时间: 2024-04-22浏览次数：
霍尼韦尔 5704系列 系统描述
介绍
5704系列控制系统是一个基于微处理器的系统，它显示连接的气体探测器的读数和状态。
该系统提供复杂的报警处理设施，具有完整的维护能力。
机架系统配备了许多四通道控制卡，每个卡都有一个相关的四路继电器接口卡，提供必要的传感器输入和可选的继电器输出连接。继电器接口组件可用于扩展四通道控制卡中每一个可用的继电器输出的数量。各通道控制卡提供简单的报警处理和操作。
复杂的报警处理是通过机架的背板实现一定数量的控制卡之间的通信。
工程卡安装在每个机架上，提供对机架背板通信的控制，控制卡查询和维护方便。
在小型系统中，电源、辅助电源和蓄电池
备份系统可以通过直流输入卡连接到机架上。在人口密集的装置中，超过8个四通道催化控制卡，电源通过其接口卡连接到每个单独的四通道催化控制卡。

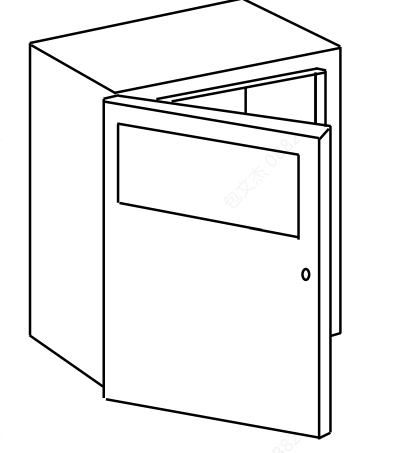

橱柜
两个壁挂式机柜用于容纳:
a.全宽16卡前存取架，(零件号05701-A-0451)
B.或八卡半宽前置存取架。(部件编号05701-A-0452)每个机柜的前门提供安全和防尘保护，门上的透明面板允许在门关闭时查看通道卡显示。每个机柜的底座上都有一个选材
预制敲除电缆压盖入口。可拆卸板固定在机柜内部，用于安装附件。
