ABB-2600T系列 过程流量
过程流量
根据所选的TB_PRIM_VALUE_TYPE，设备采取不同的操作模式，以在TB的输出中产生一种测量类型。压力值为标准或默认测量，但还可以使用流量、液位及体积测量。
这些不同的操作模式需要对在TB中规定、随后被不同算法使用的额外的制造商特定参数进行组态，以执行所需的转换。为此（以及其他功能），264 PA变送器采用在标准Profile 3.0版中所规定的各项。见2.2节压力变送器中的变送器细节文件[参考资料2]。

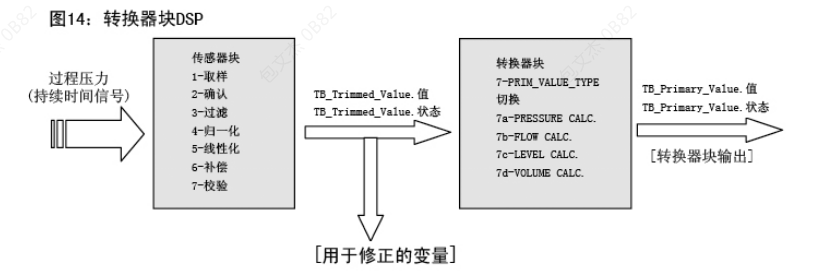

图14说明了在转换器块DSP中执行的主要功能步骤（从获取开始直至产生TB输出）。
模拟输入功能块接收由转换器块产生的数值输入之一（通过 AIFB_CHANNEL 数字选择）。 AIFB 1 仅可链接用于测量（P，F，L，V）的循环产生，AIFB 2 可与转换器块链接以产生动态变量之一。 当此前选择为
压力类型的变送器被选择为其他测量类型之一（即流量、液位或体积）时，必须用与新的测量类型一致的值正确地设置相关的 AIFB 变量（即单位代码、量程等）。
操作模式
如 PROFIBUS PA Profile 规范所述，模拟输入功能块必须满足规定的操作模式，后者各由AIFB_MODE_BLK_PERMITTED 数据结构中的相应位元代表。见第8节-设备映射
- 手动（MAN）
- 自动（AUTO）
- 不可使用（O/S）
各由相应的位元代表，参见一般要求文件中第3.1.7节“模式参数”。允许的模式及其意义如下。
O/S AIFB 不能再执行其功能计算。
MAN 操作员直接写入AIFB的输出参数。
AUTO AIFB按照所有算法（缩放比例、过滤、状态及模式计算、极限检查）处理来自变送器的值（PV）PB及TB块始终处于AUTO模式
