AB 1788-MCHKR 测试线路图(Wire Map)
时间: 2024-04-22浏览次数：
AB 1788-MCHKR 测试线路图(Wire Map)
测试线图(Wire Map):
使用MediaChecker的WIRE MAP函数和Cable ID，可以确定两者的接线
双绞线的远端。要测试线路图，请执行以下操作:
1. 将待测电缆连接到MediaChecker上相应的连接器上。
2. 将线缆ID连接到线缆的远端。如有必要，请使用适配器。
3. 将旋转开关转到WIRE MAP。
如果您知道被测电缆的电缆选择是正确的，则可以省略步骤4。
4. 按“E”键检查电缆选择。MediaChecker显示电缆选择几秒钟，然后开始测试。如果电缆选择不正确，请参阅第8页的“准备使用MediaChecker”以获取选择新电缆设置的说明。如果对所选电缆类型进行了电缆校准，则“CAL”出现在显示器的第二行。
重要:如果在WIRE MAP模式下选择“COAX”电缆类型，MediaChecker将对电缆执行LENGTH测试。

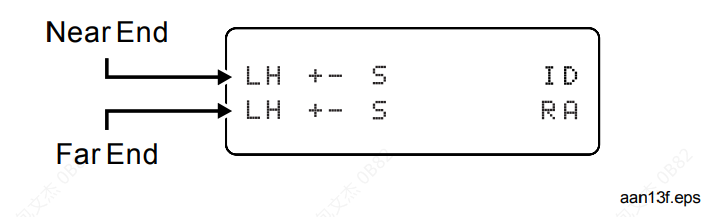

假设连接到MediaChecker的电缆是DeviceNet粗电缆，没有故障，则以下显示表示电缆良好:
顶部的线总是显示电缆的近端;第二行总是显示远端。
