B&R 2005模块•温度模块•AT660 信号线缆连接
时间: 2024-04-16浏览次数：
B&R 2005模块•温度模块•AT660 信号线缆连接

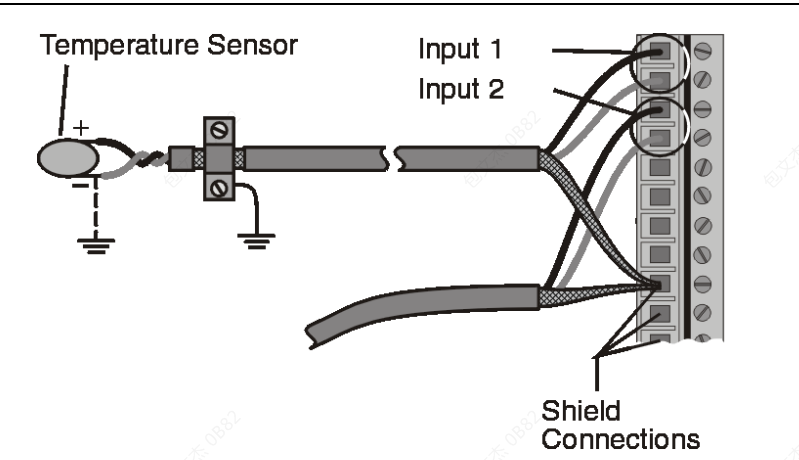

信号线缆连接:
温度传感器连接线必须使用屏蔽电缆。使用所提供的端子块屏蔽连接之一，屏蔽为两个输入接地。传感器的负腿与一些热电偶接地，这不会对测量产生负面影响。

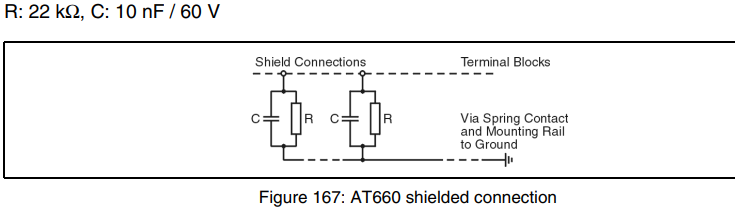

四个屏蔽连接是相等的，每个都通过RC元件与地连接(即:一个弹簧触点和一个安装轨)。
补偿线长度的影响
由线路电阻引起的测量误差通常可以忽略不计。当线路电阻为Ω时(对应的线路长度约为40 m)，测量误差为9µV。

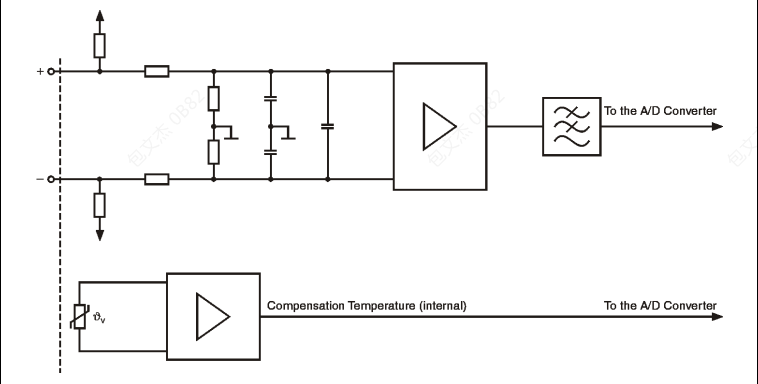

输入电路图:
