AB MVI56-MCMR 设置跳线
时间: 2024-04-16浏览次数：
AB MVI56-MVMR 设置跳线
设置跳线:
如果使用非RS-232(默认)接口，必须更改跳线配置以匹配该接口。模块底部有三个跳线。

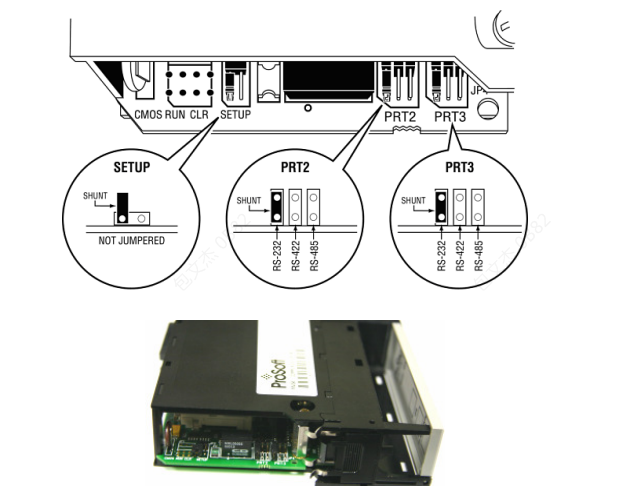

MVI56-MCMR跳线配置如下图:
1设置PRT 2(用于应用端口1)和PRT 3(用于应用端口2)RS232, RS422或RS485跳线，以匹配应用所需的接线。两个应用端口的默认跳线设置是RS-232。
设置跳线作为模块闪存的“写保护”。在“写保护”模式下，Setup引脚不连接，模块固件不能被覆盖。不要将安装引脚跳接在一起，除非ProSoft技术支持指导您这样做。
安装模块到机架:
1关闭电源。
2将模块与上下导轨对齐，推入机柜，直至模块牢固地贴在背板连接器上。
3用力而平稳地推入模块。
4确认模块顶部和底部的固定夹已经卡入机柜的锁孔中。

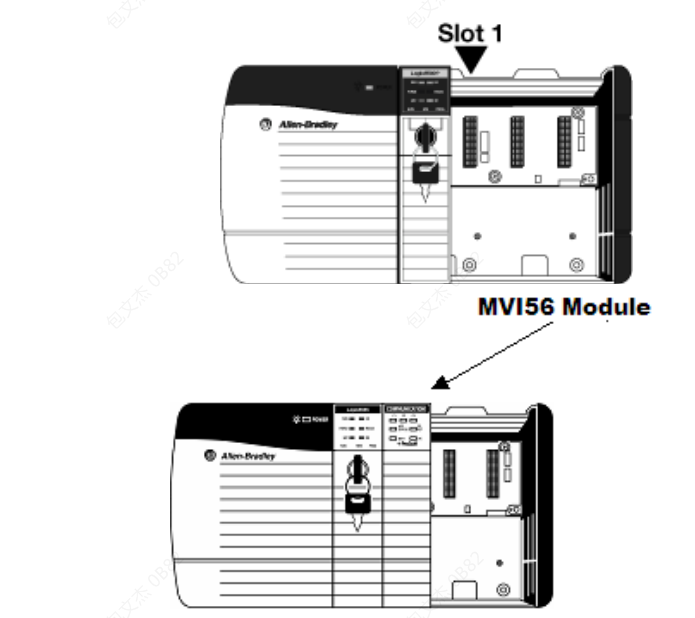

5记录机箱槽位位置。为了使示例程序正确工作，必须确定模块安装的槽位。槽
ControlLogix机柜的绿色电路板(背板)上标识数字。
6接通电源。
