本文件描述了一般规范 带NFCP501/的FCN自主控制器 NFCP502 CPU模块。(FCN是菲尔德的缩写 控制节点。) 本文件中的符号: 术语“FCN”是指模块组成类型 自主控制器。 术语“FCN-500”是指自主的 带有NFCP501/NFCP502 CPU模块的控制器。 关于功能，请参考FCN自主控制器 功能(FCN-500)，GS 34P02Q03-01E。 FCN自主控制器 硬件(FCN-500) 横河电机公司 日本东京武藏野市中町2-9-32号，邮编180-8750 GS 34P02Q14-01E GS 34P02Q14-01E 版权所有2016年3月(YK) 第20版2022年4月1日(YK) 特征 高性能、高可靠性的模块化控制器 带ECC的内存 散热低，无需风扇 丰富的RAS特性——CPU自我诊断、温度监控、I/O诊断等 CPU、电源模块、背板上的内部通信总线(SB总线)、E2总线(扩展总线)以及 控制网络(以太网端口1和2)都可以是双工的，所有模块都是可热插拔的。使用几个 同类型的CPU模块使CPU模块双工配置。 可作为低速电压模式(H1)基金会现场总线段的链路主动调度器(LASs ), 并连接基金会现场总线使能的现场设备。
配置一台FCN-500由以下部分组成: 基础模块电源模块 CPU模块 E2总线接口模块(扩展装置)(*1) SB总线重复模块(扩展SB总线以连接扩展单元)(*1) I/O模块

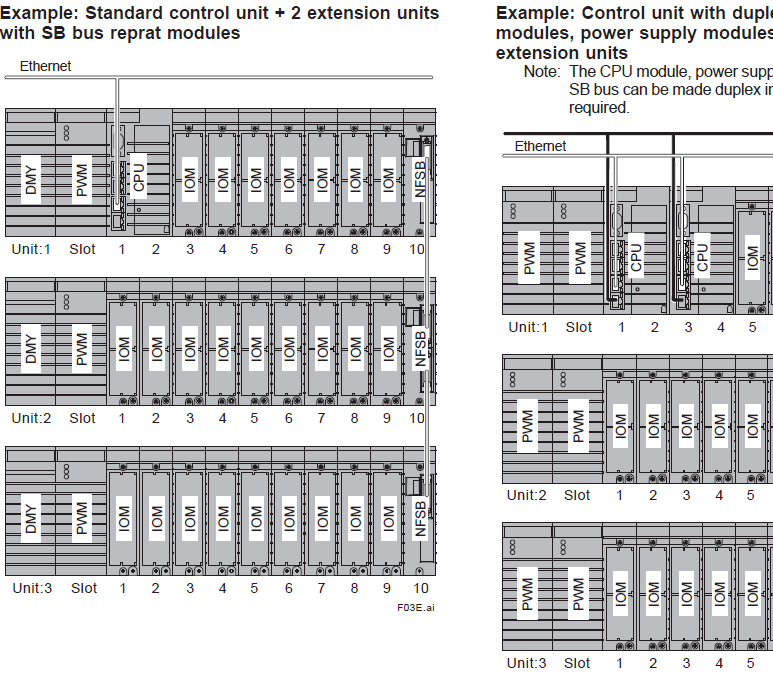

1: SB总线中继模块和E2总线接口模块不能一起使用。有四种基本模块。 - NFBU200基本模块(长):控制单元和扩展单元共用，双电源可能性 - N2BU051基本模块(短):控制单元和扩展单元共用 - NFBU050基本模块(短):仅控制单元，用于低功率 - N2BU030基本模块(紧凑型):控制单元和扩展单元共享 l单独控制单元控制单元是带有CPU模块的单元。可以实现的I/O模块的最大数量取决于基本模块的类型和CPU的数量。最大I/O模块配置基本模块单元配置标准双工(*1) NFBU200基本模块(长)最大单独控制单元。最多8个模块。6个模块 N2BU051基本模块(短)最大单独控制单元。3个模块不适用
NFBU050基本模块(短)最大单独控制单元。3个模块不适用
N2BU030基本模块(紧凑型)最大单独控制单元。1个模块不适用
1:当CPU模块为双工时
2:电源和CPU模块都不能在N2BU051、NFBU050或N2BU030上双工运行。
带E2总线的单元扩展使用E2总线接口模块，最多可以将八个扩展单元连接到控制单元。两个港口安装在控制单元上的E2总线接口模块可以作为单独的线路连接到扩展单元。这最多可以连接8个可扩展单元，总共两条线路。三种类型的基本模块(NFBU200、N2BU051或N2BU030)可用作控制单元和扩展单元。通过安装两个 E2总线接口模块在每个基本模块中，可以双工E2总线。
用UTP直电缆(5e类或更高)连接每个E2总线接口模块。单元之间的距离可以是延伸至100米
1:当控制单元使用紧凑型基本模块时，不能进行通信线路双工。最大I/O模块配置基本模块单元配置标准双工(*1) NFBU200基本模块(长)控制单元，带8个最大扩展单元(*2)。最多79个模块。68个模块注意:使用E2总线接口模块需要nfcp 501/nfcp 502 S2或更高型号的CPU模块。
1:当CPU和E2总线接口模块为双工时。
2:当NFBU200基本模块用于所有扩展单元时。利用光纤延长传输距离通过将系统从UTP直电缆转换为带有第三方媒体转换器的光缆。只有第1层(物理层)媒体转换器将数据包从电信号转换为光信号可用于E2总线。请参阅验证
