ABB REF542 测试联锁条件
时间: 2024-04-11浏览次数：
ABB REF542 测试联锁条件
联锁条件测试:
该试验旨在检查用户需要和要求的开关柜的联锁。这里必须考虑到两种类型的联锁:
特定开关柜的海湾级联锁和海湾相对于其他海湾的站级联锁。
在测试的舱室的联锁条件可以在订单文件中找到。用户指定的联锁条件可以在这里找到。
必须检查所有可能的情况。
测试设备:
REF542plus调试最重要的设备是合适的继电器测试设备。试验设备应采用三相电流和电压系统。此外，测试设备也应能够模拟电流和电压传感器。例如，可以使用KOCOS在德国科尔巴赫制造的测试设备。
确定变压器方向:
测量输入的连接和正确极性的电流和
电压互感器或传感器是非常重要的距离，比较和方向功能。
除了测试极性、变换器和磁化特性外，在这些测试中还必须检查变压器/传感器的接线。
电流互感器:
变压器必须有正极绕组。
这可以很容易地检查9 V电池和模拟直流电压表。如果电流互感器的初级线圈连接到电池上，则连接在次级侧的模拟电压表必须显示为正。当电池断开时，电压表必须测量负脉冲。
电池的正极必须接在初级线圈的P1上，电压表的正极输入必须接在s1上。初级线圈P2负端和次级线圈s2的电压表负输入同样适用。

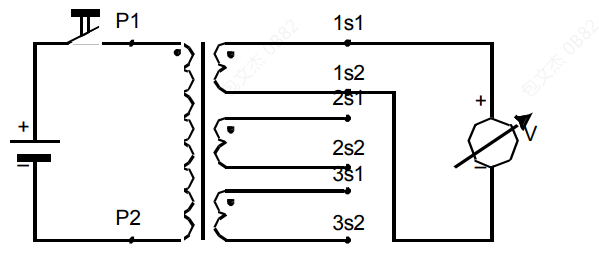

检查磁芯方向的测试装置如下图所示。
