贝加莱MASYS2 2003模块安装操作
时间: 2024-04-11浏览次数：
贝加莱MASYS2 2003模块安装操作
安装:
只允许有资质的人员进行安装!
贝加莱系统2003将按以下顺序安装:
1)安装方孔条
2)将模块安装到模块架上
3)安装整机
模块:
为了将模块安装并固定在模块架上，首先需要将螺纹条推入并固定在左侧部分(如下图所示)。

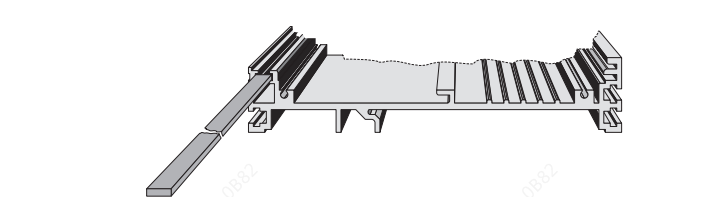

如果螺纹条没有预安装，将其推入铝框中:

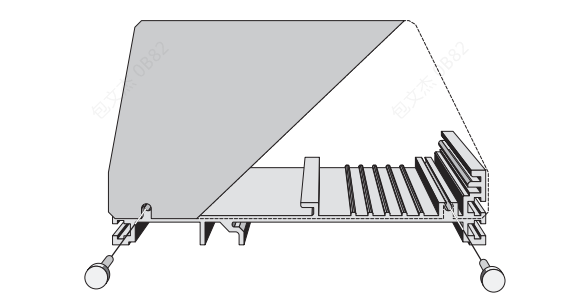

使用两个螺钉将左手部分连接到铝框架上。这个侧面部分作为第一个模块的停站。

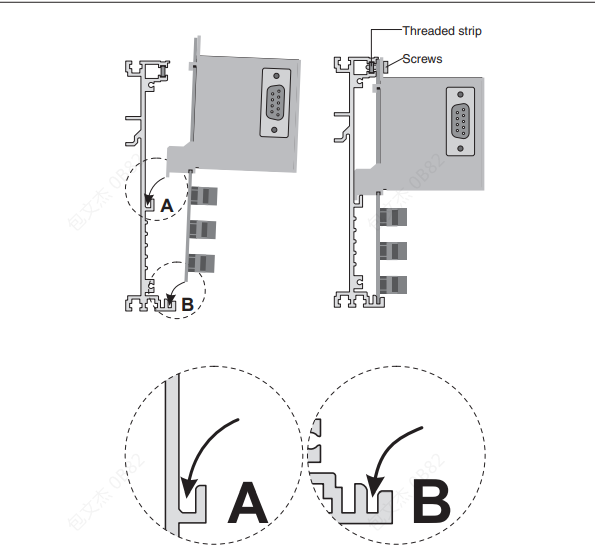

所有准备工作完成后，将模块放置在模块架上，向左推(与模块接触)，并拧紧固定螺钉。
将模块放置在模块架上(已安装的侧面，图中未示出)

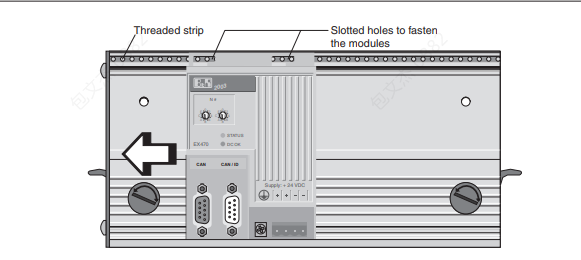

推动第一个模块，直到它到达侧面。

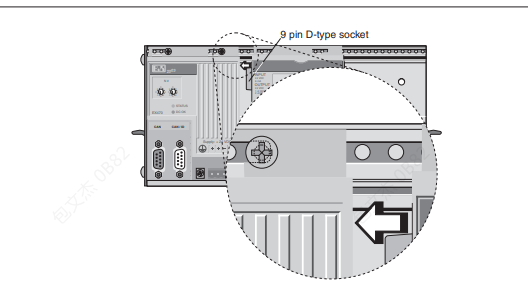

每个模块用两颗螺钉固定在螺纹条上。斜接地连接器也应安装在电源上并连接到模块机架上。
其他模块按上述方式安装，向左推，用螺钉固定。
确保模块正确地推在一起，以便模块之间有一个完美的连接。
在模块架上安装并固定好所有模块后，安装右侧部分。
