将 505 与冗余 I/H 或 I/P 转换器一起应用：
505 可以应用于单工或冗余执行机构系内。 对于冗余执行机构应用，执行机构通道 1 是为 HP 指令而配置领导，通道 2 是为零偏置 HP2 要求而配置的。 这将给两个执行机构驱动电路提供到被驱动设备的全电流转换器输出信号之间的选择可以用棱阀或螺线管输送阀来完成。 转换器状态（I/H或 I/P）和压力反馈信号可以有选择地配置入 505。 如需要，继电器输出可以配置在转换器输出之间进行切换。 转换器之间的手动切换可以通过离散输入、Modbus或 PC 界面指令来启动。 转换器之间的自动切换由 505 基于驱动器故障、转换器状态、转换器输出压力和伺服机构输入压力反馈信号来提供。
功能细节

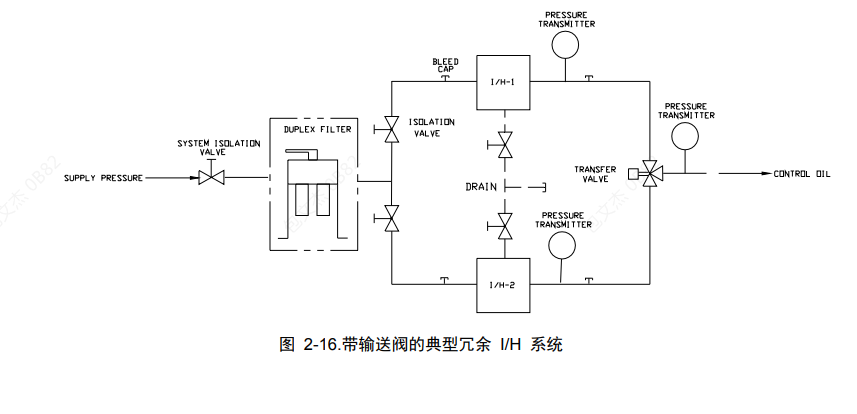

使用双执行机构配置可提供直至执行机构水平的冗余。 典型的冗余 I/H（或 I/P）系统会将 505 执行机构的毫安输出转换成定位伺服机构气缸的相应液压（或气压）压

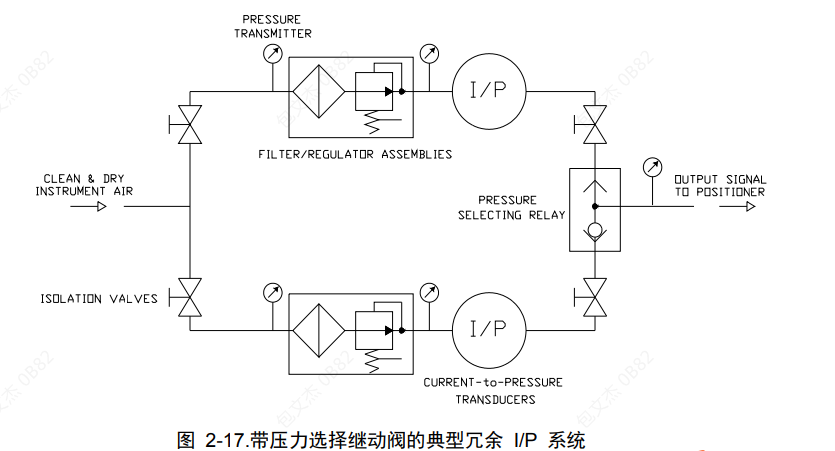

力。 两个转换器都供应合适的压力，以根据控制器的要求定位蒸汽阀。 其中一个转换器将控制阀位要求，另一个则将处于待命模式。 转换器输出信号之间的选择可以用棱阀或螺线管输送阀来完成。 棱阀将选择两个转换器中更高的压力输出，螺线管输送阀则选择一个转换器的输出并基于来自 505 控制器的中继命令在两个转换器之间切换。 任一种类型的阀门类型都可以使用，参阅输送阀部分关于两种阀门类型各自的优势/劣势的信息。
转换器状态（I/H 或 I/P）和压力反馈信号应配置入 505，因为转换器之间的自动切换是由这些信号的状态提供和处置的。 如需要，可以配置一个继电器输出（配置为起控制作用的继电器），以在转换器输出之间进行切换。
自动切换是基于配置的 I/O（参阅可用的 I/O 选项）。 如果配置了一个转换器故障离散输入，则其用于故障报警和自动切换。
正确安装的阀门允许在线转换器更换。
