西门子 3VL塑壳断路器 辅助脱扣器和辅助开关
时间: 2024-04-09浏览次数：
西门子 3VL塑壳断路器 辅助脱扣器和辅助开关
辅助脱扣器和辅助开关:
欠压脱扣器，超前动作辅助开关
如果没有电压，则断路器不能合闸。 如果脱扣器没有上电，则断路器的动作会造成空载分断。
频繁重脱扣会影响断路器的使用寿命。
所有欠压脱扣器的设计和测试都符合所有在 IEC 60947 标准中所列的适用要求 （脱扣电压 0.70-0.35 Ue, 响应电压 0.85-1.10 Ue）。
对于带超前动作辅助开关的断路器来说，可提前提供欠压脱扣器电源，这将使断路器可以闭合。
对于 SENTRON VL 断路器，超前动作辅助开关可通过正面旋转操作机构或整套操作机构供电。 有关详情，请见附件选型和订购表。
分励脱扣器:
分励脱扣器用于断路器的远程脱扣。
分励脱扣器的线圈只是为短时操作而设计的。 线圈脱扣是在内部实现的。
这些装置符合 IEC 60947 标准 （脱扣电压 0.70-1.10Ue）。
分励脱扣器不能连续施加脱扣信号来达到防止断路器脱扣时合闸。
线圈标准提供有一个中间抽头，用于检查线圈的导电性。 辅助开关辅助开关（HS）用于信号指示和控制。 上图所示为辅助开关的不同组合选项。
报警开关
在断路器由于过电流 （例如过载或短路）已脱扣时，报警开关（AS）会动作。 但是，如果断路器是由于分励脱扣器或欠压脱扣器而脱扣，则报警开关也动作。

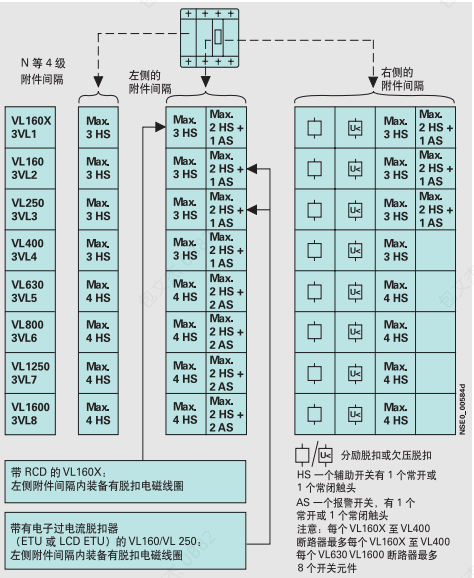

辅助 / 报警开关的安装 （见图）断路器与辅助开关和报警开关的组合配置型式取决于它们在断路器以及断路器附件组 （1 或 2）上的安装位置。
PLC 控制
辅助开关和报警开关都可向 PLC 发送号。 这些开关同属西门子 3SB3 系列。
超前动作辅助开关
“分闸 - 合闸”或“合闸 - 分闸”超前动作辅助开关作为旋转操作机构的改装配件提供。
