横河PLC GS34P02Q14-01E NFAT141的安装限制(热电偶输入和压力钳端子的组合)

NFAT141的安装限制(热电偶输入和压力钳端子的组合):

为了保持参考结补偿精度(GS 34P02Q31-01E)，请确保满足以下条件。压钳端子不应受辐射热影响。

•请勿将散热设备安装在已安装的NFAT141下方。

•请勿将NFAT141安装在气流直接撞击的地方。

•请勿将NFAT141安装在CPU模块(NFCP501/NFCP502)、电源模块(NFPW44x)的旁边。

•NFAT141旁边可安装的模块如下。安装非以下I/O模块时，请在每侧留出一个或多个空槽。

可安装模块:NFAT141、NFAR181、NFAV141、NFAV144

通信模块安装限制:

•每台FCN-500最多可安装8个NFLR111/NFLR121。

•每台FCN-500最多可安装8对NFLF111/NFLC121/NFLP121(或8对双工NFLF111)。

I/O模块的安装限制:

安装以下io模块时，请确保所需的功率不超过电源模块的额定输出功率。各io模块所需的供电功率(5v DC和24v DC)请以通用规格为准。

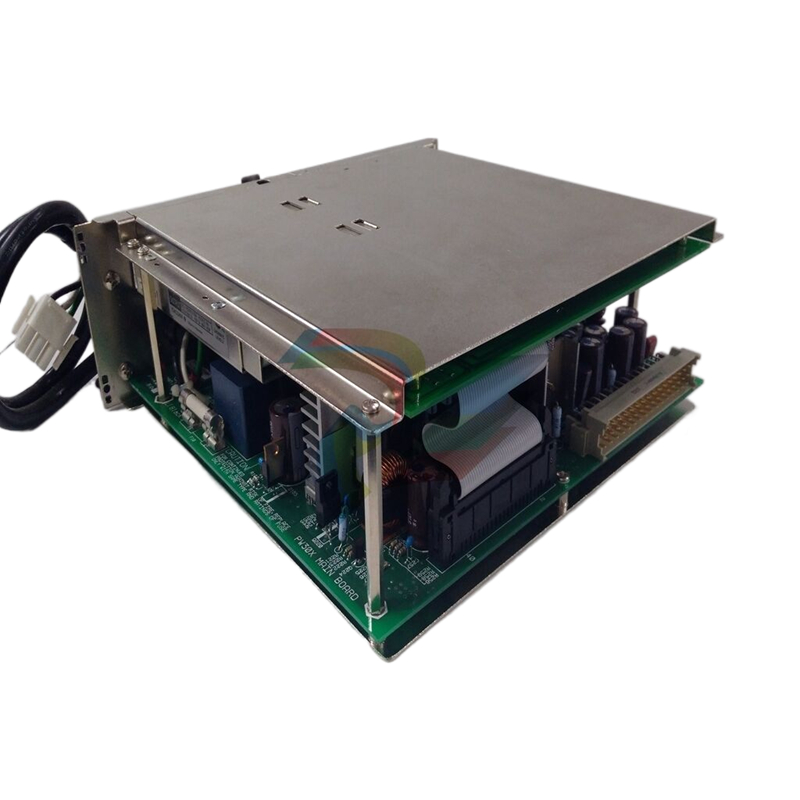

PW301 (6).jpg

NFPW426 (Power Supply Module for FCN-RTU)的注意事项:

FCN-500不能使用NFPW426 (FCN-RTU的电源模块)。FCN-500只支持NFPW441、NFPW442和NFPW444三种类型。

关于N2BU051, NFBU050或N2BU030的使用

•NFBU050专用于控制单元。不能作为扩展单元使用。

•SB总线重复模块不能安装在N2BU051, NFBU050或N2BU030上。

•E2总线接口模块不能挂载在NFBU050上。
