GE PAC8000 DCS 系统使用标准图纸表格和命令

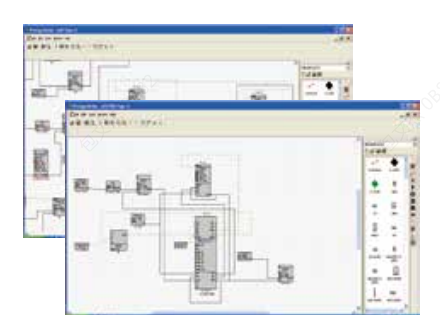

Workbench 过程策略生成器可绘制过程控制逻辑图，该图通过选择相应的块，分配符号标签，然后将块与模拟量或数字量行连接，从而创建控制规格方案——全部使用标准图纸表格和命令。控制策略图纸规定了构成过程回路的所有功能和参数。

功能块选择包括手动/自动站接口、函数生成器、脉冲控制器、序列发生器、无扰切换、PID 和其他标准功能块。算法为前馈、串级和自适应控制等复杂控制策略提供逻辑和分析功能。还提供功能，简化蒸汽和水集箱压力控制中常见的偏置多输出回路的配置。

为了进一步缩短开发时间，可创建模板图，在当前项目或今后的项目中重复使用。例如，可创建并保存串级回路样板，以便在生成更多回路时重复使用。

带互锁和先出功能的顺序步骤功能可以方便地配置，另外还支持 PID 控制的调节功能。两状态和三状态设备驱动程序提供了带故障报警的电机和阀门操作、本地和远程操作及互锁所需的功能。
