ABB DCS800 变频器通量线性化

时间: 2024-04-08浏览次数：

ABB DCS800变频器通量线性化

通量线性化:

如果电机需要在磁场减弱区域使用，则必须设置磁链线性化。由于磁场绕组的饱和效应导致磁通与场电流呈非线性关系，因此需要对磁通进行线性化处理。

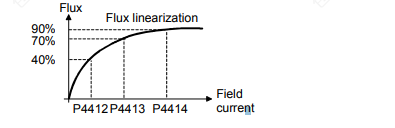

直流电动机的磁通与磁场电流的关系

电机的磁化在一定的磁场电流下开始饱和，因此磁通不是线性增加的。因此，磁场电流不能直接用于计算电机内部的磁通。在基速区，电动势与速度成正比，因为磁通保持恒定;

例子:

如果标称电枢电压为440v，电机在全磁通的半速运行，则电枢电压约为220v。现在，在恒速下，磁通减少到50%，然后电枢电压降至约110 V。

由于电动势与磁通成正比，因此可以通过测量无负载电枢电压(=电动势)来确定磁场电流与磁通之间的关系。

因此，磁通线性化的主要思想是找到在一定速度下产生所需emf电压的场电流。通量线性化是通过由3个值定义的函数块来完成的:

·40%磁通时的磁场电流，FldCurFlux40 (44.12);

·70%磁通时的磁场电流，FldCurFlux70 (44.13);

·90%磁通时的磁场电流，FldCurFlux90 (44.14)

对中间值进行插值。在调试期间，如果需要通量线性化，则必须设置所有3个参数。
