MOTOROLA MVME187过渡模块和适配器板概述
时间: 2024-04-07浏览次数：
MOTOROLA MVME187过渡模块和适配器板概述
过渡模块和适配器板概述:
MVME187支持MVME712-12、MVME712-13、MVME712M、MVME712A、MVME712AM和MVME712B过渡模块(除非另有说明，本手册中简称为MVME712X)。
注意:
系统中的其他模块可能必须移动，以便为具有双宽前面板的MVME712M腾出空间。
MVME712X过渡模块为内部和外部I/O设备提供配置头和行业标准连接器。
MVME187的I/O连接到VMEbus P2连接器上。

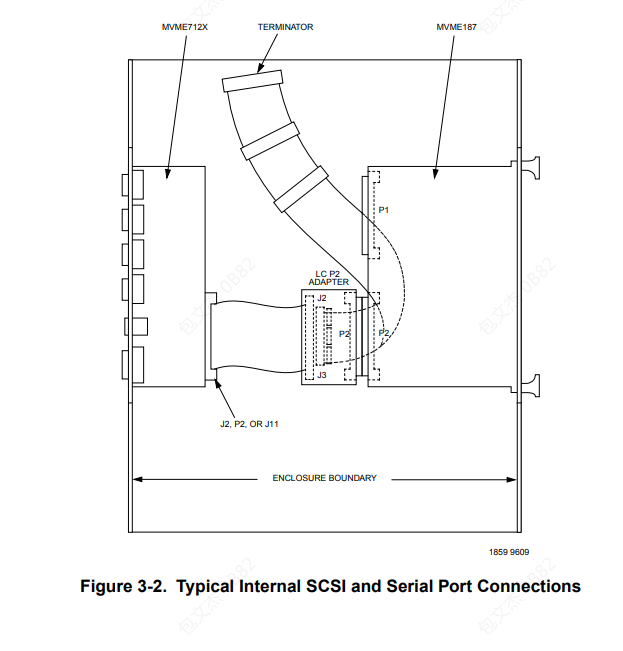

·MVME712X过渡模块与MVME187通过线缆和P2适配器板连接，如图3-2所示。
请注意
有些电缆没有随MVME712X模块提供，因此必须由用户制作或提供。(摩托罗拉建议所有与外设的连接都使用屏蔽线，以尽量减少辐射。)
