AB 1734-AENT在现有系统上安装替换的以太网/IP适配器
时间: 2024-04-02浏览次数：
AB 1734-AENT在现有系统上安装替换的以太网/IP适配器
注意:
您必须使用系列C点I/O模块与1734- ent适配器。系列A或B点I/O模块不适用于此适配器。
1. 从DIN导轨上拆卸现有的适配器，如下所示:
a.断开以太网连接器与适配器的连接。
b.上拉RTB拆卸手柄，拆卸端子座。
c.将相邻模块从底座上拔出。
d.用小带叶螺丝刀旋转DIN导轨锁紧螺钉至垂直位置。这就释放了锁定机制。
e.向上提起即可拆卸。
2. 向上滑动安全端盖以拆卸。这暴露了背板和电源连接。
3. 将替换适配器垂直放置在DIN导轨上方。确保DIN导轨锁处于水平位置。向下滑动适配器，允许联锁侧件
连接相邻模块。
4. 将适配器牢固地按在DIN导轨上。适配器锁定机制将迅速到位。
5. 在节点地址拇指轮上设置节点地址。
6. 将手柄对面的端子座(RTB)的一端插入基座单元。该端具有与配线底座接合的弯曲部分。
7. 将端子座旋转到配线底座上，直到它自己锁定到位。
8. 更换相邻模块的底座。
9. 重新连接以太网电缆到适配器。
10. 设置该模块的IP地址。请参阅这些说明的设置网络地址部分。

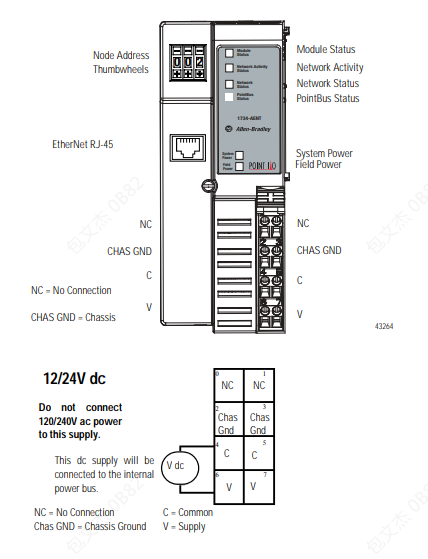

连接以太网/IP适配器
注意：
如果在现场侧电源打开时连接或断开接线，可能会产生电弧。这可能会导致危险地点装置的爆炸。
在进行操作之前，请确保电源已被移除或该区域无危险。
