ABB SC300E MSR04XI操作理论
时间: 2024-04-01浏览次数：
ABB SC300E MSR04XI操作理论
操作理论

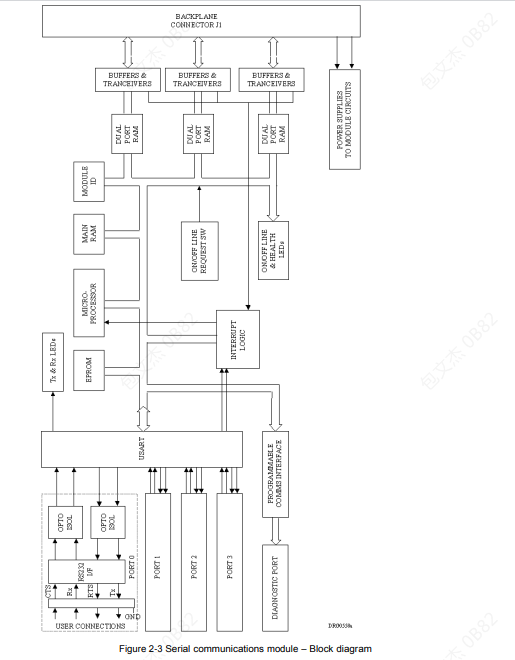

三次数据通过机箱背板连接器J1进出模块(图2-3)，
通过总线收发器与MPP隔离。用于传输的数据被加
载到三个电路分支中的每一个的双端口RAM中，并
在传递到子板上的USARTs之前被投票为2- 0 -3，
在子板上它被序列化并发送到适当的通信端口。
端口接收到的数据由USART转换为并行形式，并写
入每个分支的双端口RAM，数据伴随着端口和嵌入
式微处理器状态的信息。然后MPP通过第二组收发
器读取双端口存储器。
四个通信端口配置为使用RS232接口以全双工模式运
行，最大速率为19200波特。通信端口通过光隔离器
与模块电路隔离，并连接到模块后部的现场连接器J2。
这些端口能够为调制解调器或线路驱动器供电，用于长
距离传输。
模块电路的电源来自双冗余SC300E电源单元，单个拍卖
和调节电路提供各种逻辑区域。通信端口光隔离器和接口
也有单独的电源。
