SEW MDX60 MDX61B 连接接口适配器UWS21B(RS232)
时间: 2024-04-01浏览次数：
SEW MDX60 MDX61B 连接接口适配器UWS21B(RS232)
连接接口适配器UWS21B(RS232)
部件号:接口适配器UWS21B:1820 456
交付范围:UWS21B选项的交付范围包括:
.UWS21B适配器
·带有MOVITOOLS®的光盘
·带有9针sub D插座和9针sub D连接器的串行接口电缆，用于将UWS21B选项连接到PC。
·带有两个RJ10连接器的串行接口电缆，用于连接UWS21B
MOVIDRIVE®。

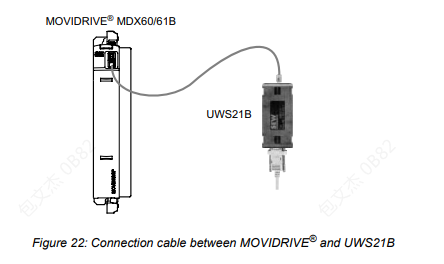

连接MOVIDRIVE到UWS21B:
． 使用提供的连接电缆将UWS21B选项连接到
MOVIDRIVE®单位。
.将连接电缆插入MOVIDRIVE单元的XT插槽。
注意DBG60B键盘和UWS21B串行接口不能同时连接到movidrive。
连接UWS21B到PC:
*使用提供的连接电缆(屏蔽RS232标准接口电缆)将UWS21B选项连接到PC。

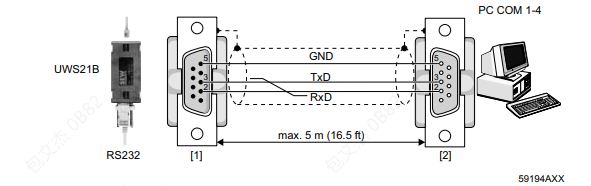

图23:UWS21B-PC连接电缆(1:1连接分配)
[1] 9针sub D连接器
[2] 9针接头D插座
