横河PLC GS34P02Q14-01E 单元扩展带E2总线
时间: 2024-04-01浏览次数：
横河PLC GS34P02Q14-01E 单元扩展带E2总线
带E2总线的单元扩展:
最多可通过E2总线接口模块连接8个扩展单元到控制单元。安装在控制单元上的E2总线接口模块的两个端口可以作为单独的线路连接到扩展单元。的
可连接的可扩展单元的最大数量是最多8个单元，总共两条线。可采用NFBU200、N2BU051、N2BU030三种基础模块作为控制单元和扩展单元。通过在每个基模块中安装2个E2总线接口模块，可以实现E2总线双工。
每个E2总线接口模块用UTP直缆(CAT 5e及以上)连接。单元之间的距离可以扩展到100米。
*1:当使用紧凑型基础模块作为控制单元时，不可能双工通信线路。
最大I/O模块配置
注:NFCP501/NFCP502 CPU模块类型S2及以上要求使用E2总线接口模块。
*1: CPU和E2总线接口模块双工时。
*2:所有扩展单元均采用NFBU200基本模块。
光纤传输距离的延长
通过使用第三方媒体转换器将系统从UTP直缆转换为光纤，可以延长单元之间的传输距离。只有第1层(物理层)介质转换器可以用于E2总线，它可以简单地将数据包从电信号转换为光信号。在选择型号时，请参考横河合作伙伴门户网站STARDOM网站上验证的媒体转换器信息和注意事项。

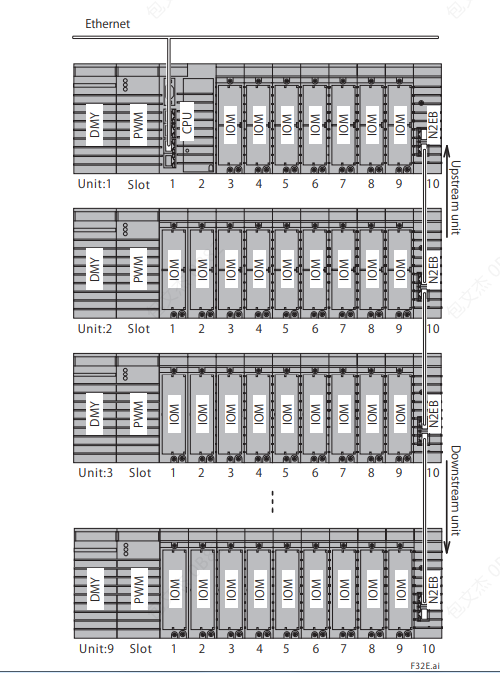

示例:标准控制单元+ 8个带E2总线接口模块的扩展单元/ 1条线路
