MOOG G122-829A001安装
时间: 2024-03-28浏览次数：
MOOG G122-829A001安装
安装
1.1位置
水平DIN导轨，安装在一个工业钢外壳的垂直后外表，是预期的办法
越来越多。G122-829A001的导轨释放夹应该朝下，这样前面板和端子标识是可读的，这样内部电子设备接收到冷却气流。
模块放置的一个重要考虑要素是来自机箱中其他设备的电磁搅扰(EMI)。例如，VF和交流伺服驱动器可以发生高水平的电磁搅扰。在放置G122-829A001之前，请检查其他设备的EMC合规性。
1.2冷却
G122-829A001外壳顶部和底部的通风口为内部电子设备提供冷却。这些通风口应该
坚持清醒。重要的是要保证下面的设备不会发生加热G122-829的热排气。
1.3布线
螺钉端子主张使用卷曲的“boot lace ferrules”。答应足够的电缆长度，使电路
卡可以从外壳中取出，电线依然衔接。这使得电路卡上的开关变化成为可能
在卡依然衔接和作业时进行。额定的100mm，用于衔接到外壳外的电缆，以及衔接到相邻DIN导轨单元的电线，是足够的。
螺钉端子将容纳0.2mm2至2.5mm2 (24AWG至12AWG)的电线尺度。1安培额定，0.2mm2应足以适用于所有应用。

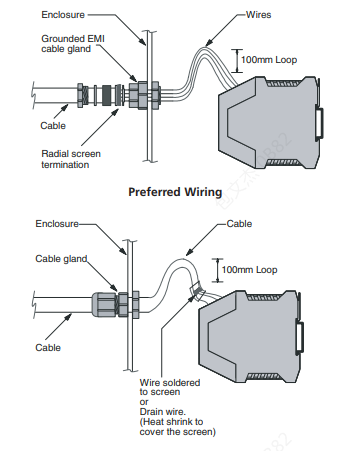

1.4电磁兼容
G122-829A001宣布的辐射远低于其CE标志测试要求的水平。因而，不需要特别的预防措施来抑制排放。但是，对外部干扰辐射的免疫依赖于细心的布线技术。公认的办法是在所有连接中使用屏蔽电缆，并在进入点的恰当接地电缆压盖中径向停止电缆屏蔽
工业用钢外壳。假如不可能，机箱接地螺钉端子在G122-829A001上提供。暴露的电线应保持在最小长度。将线缆两头的屏幕连接到机箱接地。
