可选跳线设置:
电路板上的大多数可选功用都可以更改
经过软件操控或位设置在操控寄存器。可是,如果您的装置需求它,您可以更改以下标头的跳线设置:
【分头J1上的跳线引脚9 ~ 16】是通用的
软件可读跳线打开到应用程序。
【Header J2】启用/禁用MVME187作为系统操控器。
【可选标头】J6挑选SRAM备用电源(这仅作为可选的工厂出产特殊要求)。
【Headers J7和J8】挑选串口4驱动或接纳TRXC4和RTXC4时钟信号。
通用软件可读头J1
每个MVME187都可以配备可读跳线。它们可以在VMEchip2 LCSR中作为寄存器(在$FFF40088)读取。当跳线断开时,比特值被读取为1,并被读取为零
当跳线穿上的时候
保存/界说部分

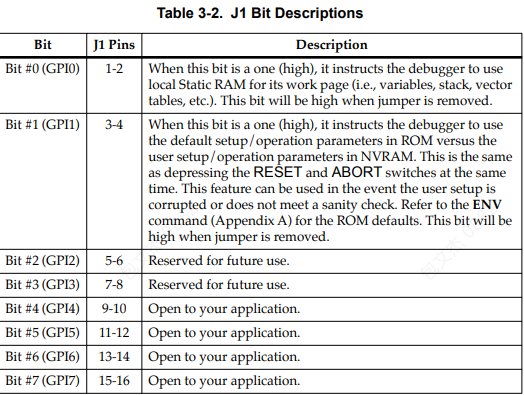

报头J1上的跳线影响187Bug操作,如表3-2所示。

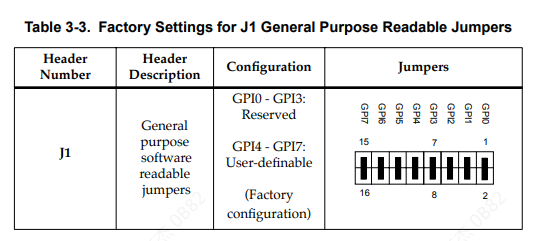

工厂(默许)配备包含一切8个跳线
装置完毕(如表3-3所示)。
MVME187BUG保存/界说了4个低阶位
(GPI3到GPI0)。表3-2描绘了
调试器:
