MVME6100单板计算机 ，安装和使用 零件号:6806800D58E
时间: 2024-03-11浏览次数：
MVME6100单板计算机 ，安装和使用 零件号:6806800D58E
PMC输入/输出电压配置 板载PMC站点可以配置为支持3.3V或5.0V输入/输出PMC模块。到 支持3.3V或5.0V输入/输出PMC模块，MVME6100上的两个PMC站点都有输入/输出键控 别针。每个PMC站点必须安装一个pin，两个PMC站点都必须有自己的密钥pin 以同样的方式配置。如果两个键销不在同一位置或者如果键销 未安装，PMC网站将无法运行。请注意，将PMC I/O电压设置为5.0V 强制PMC站点以PCI模式而不是PCI-X模式运行。 VIO键控销是银色的销，位于每组四个销的中间 PMC站点连接器或就在这些连接器的前面。它们在上有两个功能 MVME6100:作为跳线为PMC站点选择PCIbus VIO信号电压 作为允许安装与VIO信号电压兼容的PMC卡的钥匙 图1-3 PMC/IPMC标题设置
验证硬件是否已安装，电源/外围设备电缆是否连接正确
用于您的系统配置。
更换机箱或机箱盖，将系统重新连接到交流或DC电源，然后
打开设备电源。

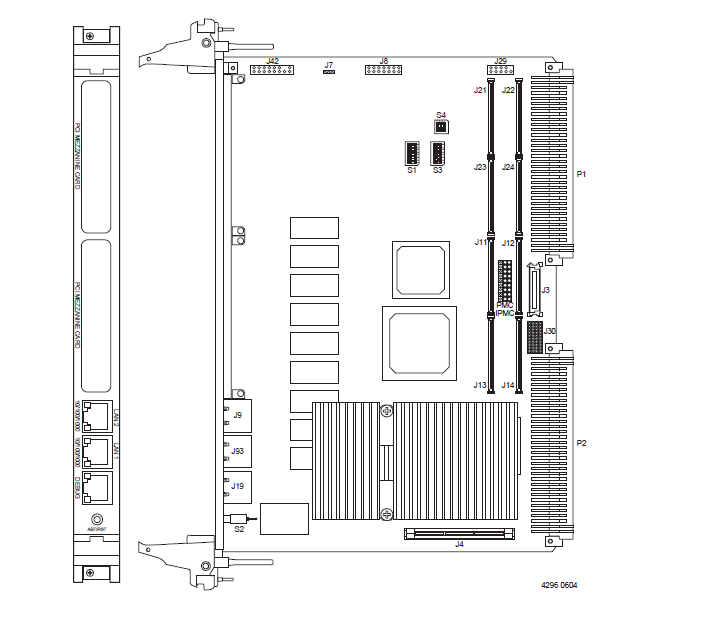

表1-5 MVME6100连接器
连接器功能
JBOY3乐队IPMC761/712连接器
J4 PMC扩展连接器
J9、J93千兆以太网连接器
J11、J12、J13、J14 PCI夹层卡（PMC）插槽1连接器
J19 COM1连接器
J21、J22、J23、J24 PCI夹层卡（PMC）插槽2连接器
J29 COM2平面连接器
P2 P1 VME后面板连接器
