要升级或安装RAM5500模块，请参考并按以下步骤操作:
时间: 2024-03-11浏览次数：
安装RAM5500模块程序要升级或安装RAM5500模块，请参考并按以下步骤操作:1.将ESD腕带系在手腕上。将ESD腕带的另一端连接到机箱作为一个地面。ESD

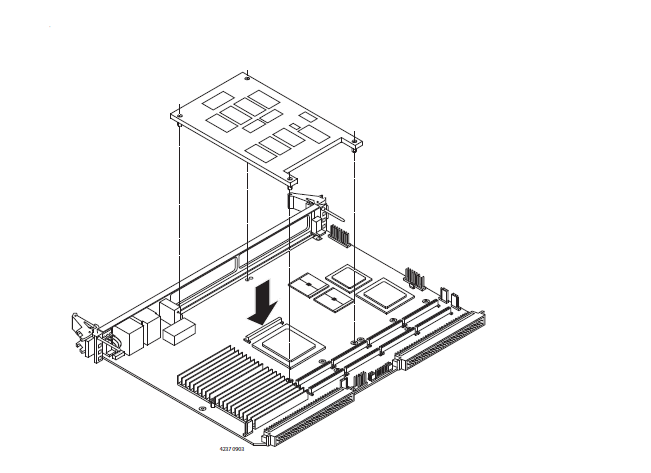

安装RAM5500模块 程序 要升级或安装RAM5500模块，请参考并按以下步骤操作: 1.将ESD腕带系在手腕上。将ESD腕带的另一端连接到机箱 作为一个地面。ESD腕带必须固定在手腕上并始终接地 程序。 2.执行操作系统关闭。关闭交流电源或DC电源，并移除 系统的交流电源线或DC电源线。卸下机箱或系统护盖 这是访问VME董事会所必需的。 3.小心地从VME卡插槽中取出MVME55006E，并将其平放，使用 连接器P1和P2正对着你。 4.检查安装在MVME5500主板上的RAM5500模块 确保支架安装在模块上的四个安装孔中。 5.将支架安装在RAM5500模块的四个安装孔中，对齐 带有四个孔和P4连接器的模块上的支架和P1连接器 在MVME55006E主板上，将两个连接器按在一起，直到它们 牢牢地坐在位置上。
6.将整个组件翻转过来，将四个短十字螺钉固定到支架上 拉姆5500。 7.按照中的过程，将MVME55006E组件重新安装到其正确的卡插槽中 下一节。确保主板在背板连接器中安装到位。做 不要损坏或弯曲连接器引脚。 8.更换机箱或机箱盖，将系统重新连接至交流电源或DC电源 接通电源并打开设备电源。
安装PMCs 本节讨论在MVME55006E和上安装PMC模块 在PMC/MVME55006E上安装一级和二级PMCspan模块 处理器模块。
