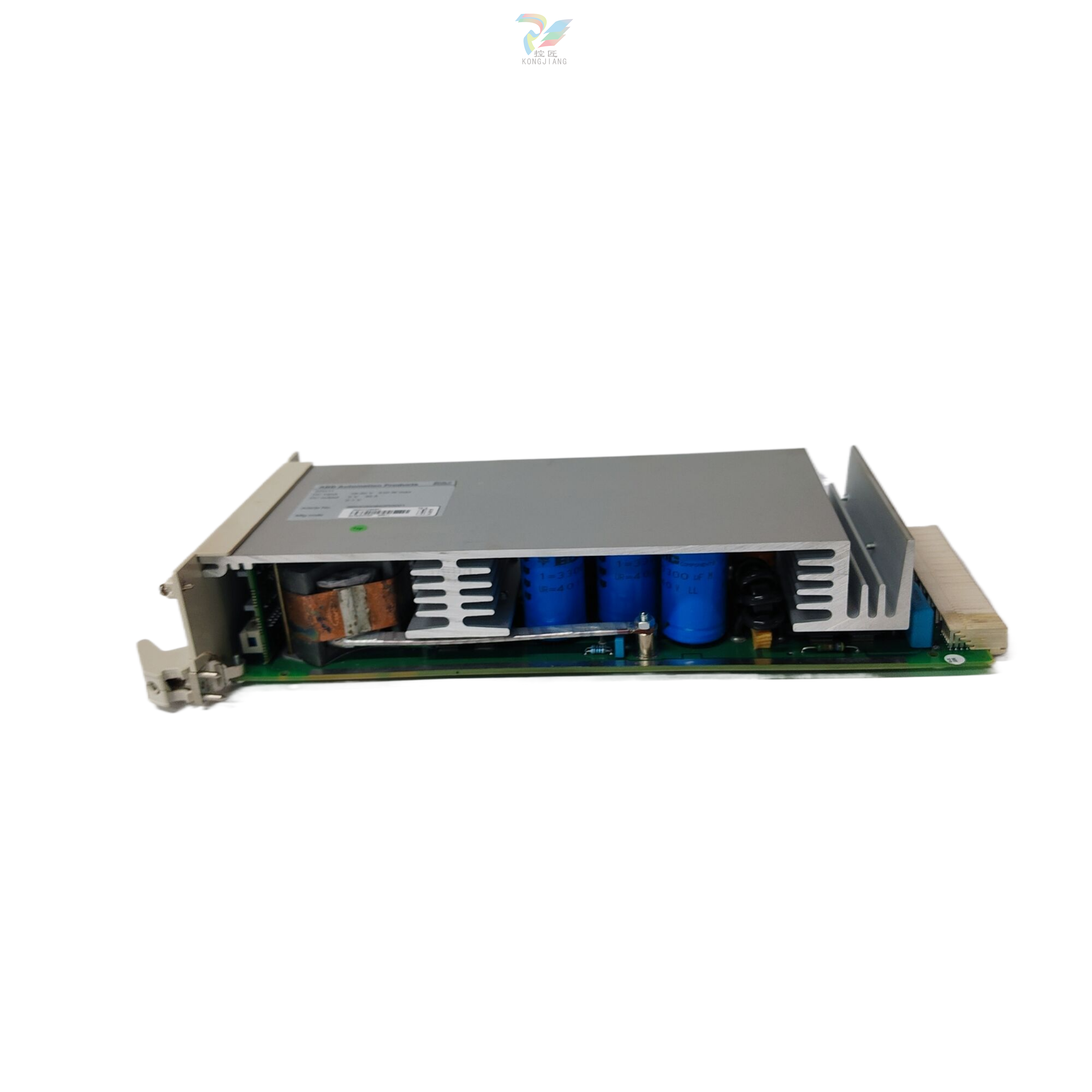

ABB ACV 700 系列变频器
基本单元的功能 07 KT 97
用户程序 480 kB
用户数据 256 kB（闪存 EPROM）
数字输入 24 个，3 组，每组 8 个，电气隔离
数字输出 16 个晶体管输出，2 组，每组 8 个，电气隔离
数字输入/输出 8 个，1 组，电气隔离
模拟输入 1 组 8 个，可单独配置为 0...10 V、0...5 V、+10 V、+5 V、0...20 mA、
4...20 mA、Pt100（2 线制或 3 线制）、差分输入、数字输入
模拟输出 1 组 4 个，可单独配置为 0...10 V、0...20 mA、4...20 mA
串行接口 COM1、COM 2 作为 MODBUS 接口，用于编程和测试功能
并行接口，用于连接耦合器的并行接口 07 KP 90 (RCOM)、07 KP 93 (2 x MODBUS)、07 MK 92 (可自由编程)
系统总线接口 CS31
集成高速计数器，多种功能可配置
集成实时时钟
用于操作系统、用户程序和用户数据的 SmartMedia 卡存储介质
LED 显示器，用于显示信号条件、运行状态和错误信息
电源电压 24 V 直流
锂电池数据备份 07 LE 90
编程软件 907 AC 1131
主要功能
- 24 个数字输入端，带 LED 显示器
- 16 个数字晶体管输出端，带 LED 显示器
- 8 个数字输入/输出，带 LED 显示器
- 8 个可单独配置的模拟输入端 0...10 V、
0...5 V、±10 V、±5 V、0...20 mA、4...20 mA、差动
模拟输入端还可单独配置为数字输入端。
也可单独配置为数字输入
- 4 个可单独配置的模拟输出端 ±10 V、
0...20 mA、4...20 mA
- 2 个计数器，计数频率最高达 50 kHz，可在 7 种不同的工作模式下进行配置。
可配置 7 种不同的运行模式
- 1 个 CS31 系统总线接口，用于系统扩展
- 1 个用于连接通信模块的接口
(例如 07 KP 90）
- 2 个串行接口 COM1、COM2
- 作为 MODBUS 接口和
- 用于编程和测试功能
- 实时时钟
- 用于显示运行状况和错误信息的 LED
- 可拆卸螺钉式接线端子
用螺丝固定或将设备卡在DIN 导轨
- 可将 07 LE 90 锂电池放入电池盒中，以便电池盒，以便在 RAM 中存储和备份用户程序
- 存储和备份额外保存在 RAM 中的数据。
存储和备份额外保存在 RAM 中的数据，例如标志的状态
- 备份时间和日期（实时时钟）
- 运行/停止（RUN/STOP）开关，用于启动和终止程序的执行。
运行/停止开关
- 广泛的诊断功能
- 基本单元的自诊断
- CS31 系统总线和所连接模块的诊断
- 内置闪存 EPROM，用于存储程序和数据
- 可更换的 SmartMedia 卡 07 MC 90，用于存储用户数据或更新操作系统或 PLC 程序。
用于存储用户数据或更新操作系统或 PLC 程序。
程序
2.1.1.2 项目规划/启动
在项目规划和启动过程中必须注意以下几点
启动：
- 编程
使用 AC31 编程软件进行编程。
可在市售 IBM 兼容电脑上运行
电脑上运行（参见编程系统文件
907 AC 1131）。
- 在线修改程序
可在不中断操作的情况下快速修改用户程序
无需中断操作即可快速修改用户程序（参见编程系统
系统 907 AC 1131）。
- 可能的运行模式
- 独立基本单元
- 总线主站基本单元
- 从属基本单元
- 数据区备份、
即在关机/开机时保存数据
通过内置电池和/或
存储在闪存 EPROM 中。
该智能分散式自动化系统的基本单元： 07 KT 95、07 KT 96、07 KT 97 和 07 KT 98 有四种型号，其性能和功能配置各不相同。
数字量和模拟量输入/输出口数量不同：07 KT 95 有 12 个数字量输入口，8 个数字量输出口，4 个模拟量输入口，没有数字量输入/输出
07 KT 96 有 24 个数字量输入口，16 个数字量输出口，但没有模拟量输入口；07 KT 97 和 07 KT 98 都有 24 个数字量输入口，
16 个数字量输出口，8 个数字量输入/输出口，07 KT 97 有 8 个模拟量输入口，07 KT 97 有 8 个模拟量输入口。
07 KT 97 和 07 KT 98 都有 24 个数字输入端、16 个数字输出端、8 个数字输入/输出端，
07 KT 97 有 8 个模拟输入端并支持 Pt100，07 KT 98 在模拟输入端方面与 07 KT 97 相同。
处理时间不同： 对于 1kB 的程序，07 KT 95、07 KT 96 和 07 KT 97 的典型处理时间为 0.3ms，
而 07 KT 98 为 0.07ms，07 KT 98 更快。
集成功能的差异： 不同型号有多个版本，集成的内部耦合器各不相同。
例如，07 KT 97 可提供 ARCNET、PROFIBUS - DP、以太网、CANopen 等不同的组合，
而 07 KT 95 和 07 KT 96 的某些版本具有类似的集成功能，但与 07 KT 97 的组合不同。
