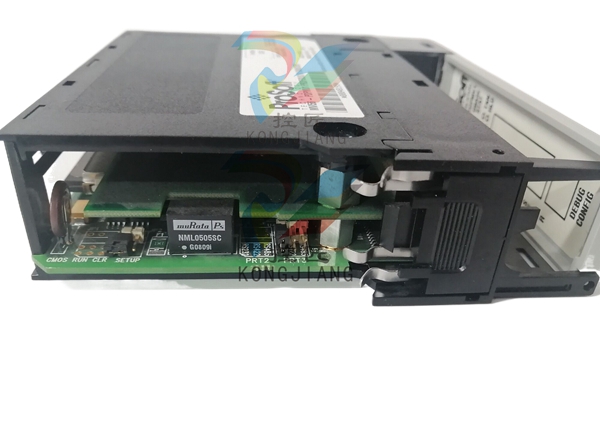

PROSOFT ANC-100e 以太网至 Data Highway Plus 适配器
描述
通过 ANC-100e，您可以将以太网上的计算机连接到 DH+ 网络，并与各种支持 DH+ 的设备（如 Allen Bradley 的 PLC5、SLC5/04、SLC5/05、ControlLogix 系列和其他可能支持 Allen Bradley DH+ 网络连接的设备）进行通信。ANC-100e 可利用大多数工业通信软件套件（如 Allen Bradley RSLinx Classic/Gateway/Enterprise 等）中的以太网/IP 网络驱动程序运行。其自动配置功能可自动检测和自动配置电缆极性、节点号和波特率，从而提供快速、简便的连接。有关正确配置所选软件套件以便与 ANC-100e 配合使用的更多信息，请参阅以下内容。
使用 ANC-100e
电源和保护
设备需要 9...24 V 直流电源，消耗电流视电压而定，9V 时为 94mA，24V 时为 35mA。所有设备输入端（电源、DH+、以太网）都有 TVS 保护，可防止尖峰和瞬变。请参考左图进行正确接线。在大多数情况下，系统接地不是必须的，但可能有助于防止高功率尖峰。
连接
要将 ANC-100e 设备连接到现有的 DH+ 网络或直接连接到其他 DH+ 设备，请使用产品随附的连接器。
1. 将 DH+ 线缆连接到 ANC-100e 的 Phoenix 3 针连接器的最左端和最右端，中间的针脚不要连接。蓝色和透明电缆的极性无关紧要。
2. 将 ANC-100e 连接到以太网网络或计算机上的空闲以太网端口或网络集线器/交换机上的空闲以太网端口 3.
3. 以太网 "LED 灯应间歇闪烁片刻 4.
4. 4. "DH+"指示灯将每隔 3 秒闪烁一次，表明设备已连接并与 DH+ 网络相关联。
LED 诊断指示灯
ANC-100e 配有三个 LED 灯，用于显示可视状态和诊断信息。
标有 "Ethernet "的 LED 指示 ANC-100e 与用户 PC 或以太网网络上的任何设备之间的数据交换。当设备向 PC/以太网网络发送/接收数据包时，该 LED 闪烁，表示数据包交换。
标有 "Diag "的 LED 指示 DH+ 网络上 ANC-100e 设备的当前状态：
- LED 固红色 "表示设备当前未与 DH+ 网络关联。
- LED 固绿 "表示设备已与 DH+ 网络关联
标有 "DH+"的 LED 指示 DH+ 网络的当前状态：
- LED 熄灭 "表示没有应用级流量进出设备。
- LED 指示灯闪烁时没有任何特定的绿色和黄色模式 "表示设备与 DH+ 网络相关联，并且正在与网络上的其他节点进行通信。数据包传输导致黄色 LED 指示灯闪烁，数据包接收则以绿色闪烁表示。
主配置窗口
主配置窗口显示以下信息：
- 固件版本："字段显示设备当前的固件版本
- 序列号："字段显示设备的唯一序列号
- DHCP "字段允许用户启用设备上的 DHCP 客户端从以太网上的 DHCP 服务器获取动态 IP 地址，而不是使用用户指定的静态 IP 参数
- IP 地址："字段显示设备的当前 IP 地址，并允许用户根据需要进行修改
- IP 掩码："字段显示设备当前的网络掩码，用户可根据需要进行修改
- IP 网关："字段显示设备当前配置的默认网关，用户可根据需要进行修改
- DH+ 节点："下拉菜单显示设备当前的 DH+ 节点设置，用户可根据需要进行修改。默认情况下，设备设置为自动 DH+ 节点分配；请参阅本章开头对该功能的描述
- DH+ 波特率："下拉菜单显示设备配置使用的当前 DH+ 网速，并允许用户根据需要进行更改。默认情况下，设备设置为自动 DH+ 速度检测；请参阅本章开头对该功能的描述
