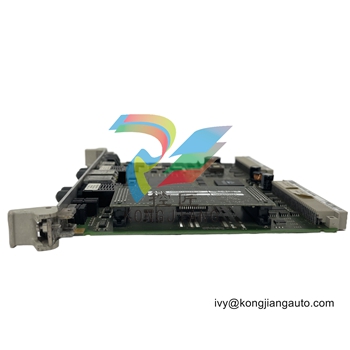

ABB 3BHS901067 同步和并联设备与系统
ABB 瑞士有限公司是世界领先的同步设备制造商。 我们开发、生产、调试和服务以应用为导向的解决方案。
优势
- 最高可靠性
- 保证可用性
- 项目工程成本最低
- 使用便捷的电脑工具 SynView 快速调试
- 最多可同步 7 个不同要求的电源断路器
- 设计完全符合 CE 标准
- 先进技术
- 通用
- 几十年的同步系统经验
- 售后服务：全年 365 天 24 小时热线服务，通过互联网提供远程服务
- 调试和服务人员培训计划
应用广泛
同步装置广泛应用于拥有自备发电设备的发电站或工业设施，在这些设施中，发电机需要与岛内线路或公共线路并联，或在配电系统中并联。
只有当两个电压至少近似同步（重合）时，电源断路器才能闭合。否则，会导致线路运行故障、发电机负荷过重，极端情况下还会损坏发电机。
无论是作为手动并联的监控元件，还是作为独立的全自动同步装置，SYNCHROTACT® 5 都能安全可靠地实现这些功能。
SYNCHROTACT® 5 可应用于以下领域：
1. 同步发电机与线路的自动同步和并联。
2. 同步和异步线路、输电线路和母线的自动并联。
3. 并联监控（synchrocheck），用于监控自动或手动并联程序，包括无电压线路（死母线）的连接。
结构清晰的工作原理
同步和并联过程可分为以下几个部分：
测量
并联所需的电压差（幅值）ΔU、滑差（频率差）s 和相角差 α 由两个测量信号 U1 和 U2 得出（见下图）。
匹配
电压和频率匹配功能通过向电压调节器或涡轮机调节器发送调节脉冲来减少电压差 ΔU 和滑差 s。
并联条件监控
该功能将实际值与设定的最大值进行比较，如果同时满足所有条件，则释放并联（CHK RELEASE）。
指令生成
命令生成器计算出必要的提前角 αv，由于合闸时间的延迟，并联命令必须提前 αv，以使主触头在精确的重合瞬间准确合闸。如果 α 与并联释放（CHK RELEASE）同时达到 αv，则发出并联命令。在同步条件下，即在可调整的监控时间 tsup 期间永久并联释放，也会发出指令，而不考虑提前角。
最佳可靠性
通过同步装置，不仅可以在正确的时间关闭断路器，还可以根据需要在允许的情况下进行并联。虽然在同步系统中通常将两个独立运行的通道（双通道系统）的输出触点串联起来，可大大提高防止错误并联的安全性，但这必然会降低可用性。
