DCS800固件手册，例如 如果使用脉冲编码器，确保脉冲编码器的辅助电压
连接对应于其电压和通道连接
对应于正确的旋转方向， 检查脉冲编码器电缆的屏蔽层是否连接到TE
DCS800的， 如果使用模拟转速表，确保它连接到正确的
SDCS控制器4的电压输入:
X3:1 - X3:4 (90 - 270伏)
X3:2 - X3:4 (30 - 90伏)
X3:3 - X3:4 (8 - 30伏)
所有其他电缆的确保电缆的两端都已连接
并且它们在通电时不会造成任何损害或危险
测量电机电缆和电机的绝缘电阻: 测试绝缘前，将电机电缆与传动隔离 电缆或电机的电阻或耐压性， 如何测量绝缘电阻的说明 测量下列之间的绝缘电阻: 1.+电缆和PE， 2.-电缆和聚乙烯， 3.电枢电缆和励磁电缆， 4.现场电缆和聚乙烯， 5.现场+电缆和PE， 结果应该是
跳线设置: DCS800的板包括跳线，以适应不同的 应用程序。连接前必须检查跳线的位置 电压。有关具体的跳线设置，请参考DCS800硬件手册。
驱动数据 检查每个驱动器的以下项目，并标记交付时的差异 文档: 电机、模拟转速计或脉冲编码器和冷却风扇铭牌数据， 电机旋转的方向， 最大和最小速度，如果使用固定速度， 速度比例因子: 例如齿轮比、辊直径， 加速和减速时间， 操作模式: 例如停止模式、紧急停止模式， 连接的电机数量 打开电源检查 柜内有危险电压！ 打开电源: 在连接电压之前进行如下操作: 1.确保检查了所有电缆连接，并且 连接不会造成任何危险， 2.接通电源前，关闭封闭转换器的所有门。 3.如果出现任何异常情况，准备好切断电源变压器， 4.打开电源 通电时进行的测量: 检查辅助设备的运行情况， 现场检查外部接口电路: 1.紧急停止电路， 2.主断路器的远程控制， 3.连接到控制系统的信号， 4.其他有待检查的信号 将电压连接到变频器: 从交付图中检查电路板和转换器的类型 在系统中使用， 检查所有时间继电器和断路器的设置， 关闭电源切断装置(从 交付图)， 一次关闭一个保护开关，测量电压是否合适。

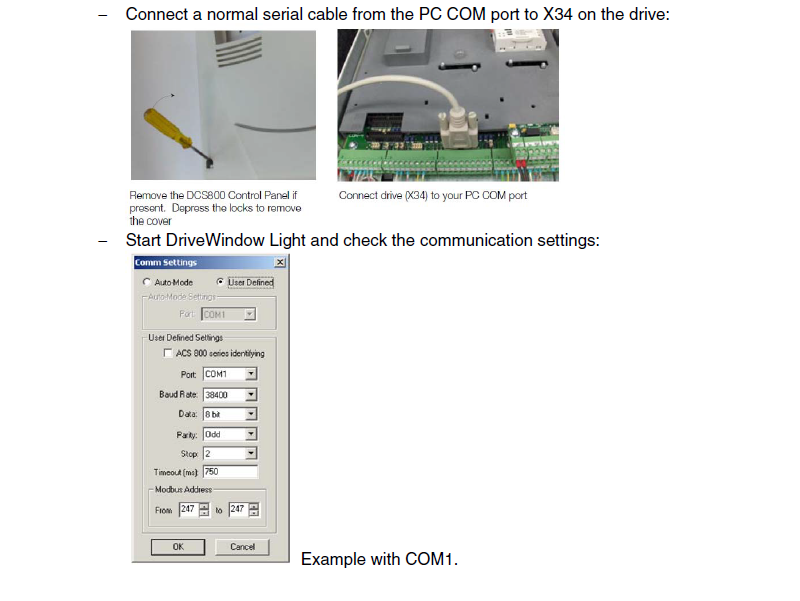

调试DCS800 转换器的标称值可在组4中找到，检查以下信号: ConvNomVolt (4.04)，读取的额定交流转换器电压(v) 类型代码(97.01)或S转换电压(97.03)， ConvNomCur (4.05)，读取的标称转换器直流电流 TypeCode (97.01)或S ConvScaleCur (97.02)， ConvType (4.14)，从TypeCode (97.01)中读取的已识别转换器类型， 象限类型(4.15)，识别转换器象限类型读取自 TypeCode (97.01)或S BlockBrdg2 (97.07)， 最大电桥温度(4.17)，最高电桥温度，单位为摄氏度 从TypeCode (97.01)或S MaxBrdgTemp (97.04)中读取如果信号不正确，进行调整，参见本手册中的单元97。 将DCS800连接到带驾驶窗灯的PC 将一根普通的串行电缆从PC的COM端口连接到驱动器上的X34:
