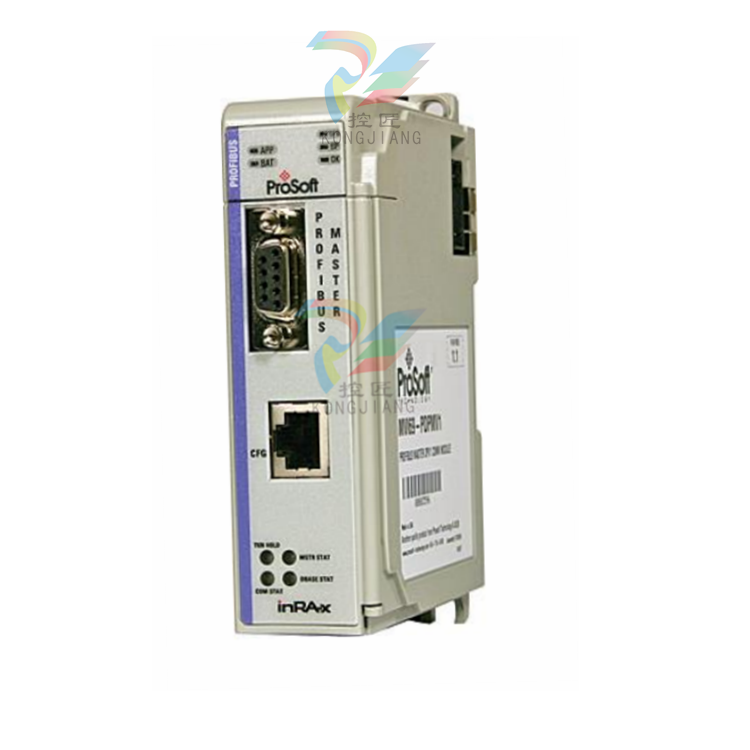

PROSOFT MVI69-PDPMV1通信模块

描述

PROFIBUS DPV1 主站模块是罗克韦尔自动化® CompactLogix / MicroLogix® 处理器的强大通信接口。该模块由罗克韦尔自动化授权开发，采用了专有的背板技术，可与 CompactLogix / MicroLogix 处理器进行强大的数据交换。

该模块支持符合 IEC 61158 标准的完整主站规格。可通过 1 类或 2 类 DPV1 服务传输非循环参数数据，使处理器能够轻松与支持 PROFIBUS DPV0/V1 协议的从站设备通信。

该模块是 PROFIBUS 网络与 CompactLogix / MicroLogix 处理器之间的输入/输出模块。处理器的数据传输与 PROFIBUS 网络上的 I/O 数据传输是异步的。

特性

 单插槽 - 兼容 1769 背板

 模块被识别为输入/输出模块，可访问处理器内存，在处理器和模块之间进行数据传输

 梯形逻辑用于模块内存和处理器控制器标签之间的数据传输。包含 AOI 的梯形图示例文件

 从 ProSoft Configuration Builder 软件中获取配置数据，该软件定义 PROFIBUS 网络，然后通过 PC 的串行端口将配置下载到模块中。

 除 1769-QBFC1B、1769-L16x 和 1769-L18x 外，支持 CompactLogix 和 MicroLogix 1500 LRP 控制器

功能规格

inRAx PDPMV1 PROFIBUS 主站模块作为 PROFIBUS 网络扫描器，通过背板在 PROFIBUS 设备和处理器数据存储器之间传输输入和输出数据。

 通过随附的 ProSoft Configuration Builder 软件（部件号 PSW-PCB）实现主站总线视图配置界面

 项目专用 GSD 文件导入库

 监控和修改过程数据和 DPV1 非循环数据

 在 PROFIBUS DPV1 网络上与其他兼容设备进行多点传输

 自动项目文档

 自动总线参数计算

 在线从站诊断

 支持所有标准波特率，最高可达 12 Mbps

 支持扩展诊断数据 (DPV1)

 一个机架可放置多个主站

 CRC 校验和确定从站配置与处理器的一致性

 用于操作、网络通信、主令牌保持和网络配置的主站状态 LED 指示灯

 包括 FDT/DTM PROFIBUS 主站传输通信 DTM 软件（部件号 PSW-CDTM-PDPM）

PROFIBUS 主站规格

 通过中继器最多可连接 125 个从站

 最多 1536 个循环字节输入和 1536 个字节输出数据

 支持扩展诊断数据

 RS-485 光隔离 PROFIBUS 接口，带板载 DC-DC 转换器

 非循环通信（DPV1）、读取和写入

 警报处理（DPV1）

 支持同步和冻结命令

 支持符合 PROFIdrive 3.1 标准的参数读写操作

 支持多播和广播报文 (DPV1)

PROFIBUS 主端口

 DB-9F 光隔离 RS-485

 就绪、运行、错误和令牌 LED 指示灯

 PROFIBUS DPV1 RS-485 接口，带 9 针 D 型外壳母连接器和隔离光耦合器
