ABB 2PAA117871 系统控制器连接
概述
System Controller Connect 是一种软件产品，可在 Symphony Harmony/Symphony Plus 控制器中加载和执行。System Controller Connect 支持 Symphony 控制器中的制造信息规范 (MMS) 协议。System Controller Connect 软件作为 MMS 客户应用程序部署。AC 800M 控制器充当服务器，响应来自 System Controller Connect 客户端的 MMS 命令。客户端应用程序读取/写入数据块，以最大限度地提高效率。这是通过形成包含一定数量访问变量值的扫描组来实现的。
系统控制器连接接口执行非 SIL 通信，可用于 "高速 "实时数据交换通信。
基于以太网的通信

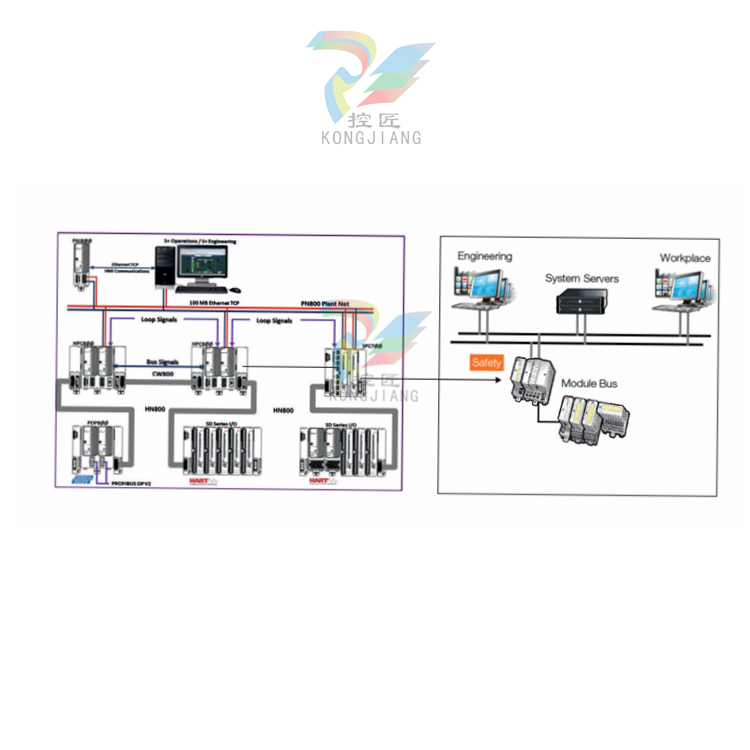

System Controller Connect 在 Symphony Harmony/Symphony Plus 系统和 800xA 系统/安全系统之间提供专用、高速和安全的接口。
应用
系统控制器连接软件可用于需要以下功能的应用中
- 电气和过程控制器之间快速可靠的接口
- 在混合系统中进行实时数据交换的控制器连接
- 基于 Symphony Harmony/S+ 的 DCS 控制器与 AC 800M 高完整性安全控制器之间的接口
功能和优点
- 使用 MMS 协议将 800xA 标签值传输到 Symphony Harmony / Symphony Plus 系统。MMS 是 System 800xA AC 800M 控制器的本地协议，因此只需极少的配置工作，无需额外的硬件组件。
- 用户友好界面支持 AC 800M 控制器中的 MMS 访问变量。条目可定义为读取或写入。
- 通信速率完全可调，以满足要求。
现在，Harmony 模块软件中可用的 System 800xA 值可在 Symphony Harmony 人机界面中显示。
系统控制器连接支持完全冗余的接口。冗余故障切换是 "无缓冲 "的。 完全支持 AC 800M 控制器使用 RNRP 的冗余以太网地址。
